Filigranes Flugdach aus Stahl und Holz
Zuschauertribüne der Simon Fraser University bei Vancouver
© Andrew Latreille, andrewlatreille.com

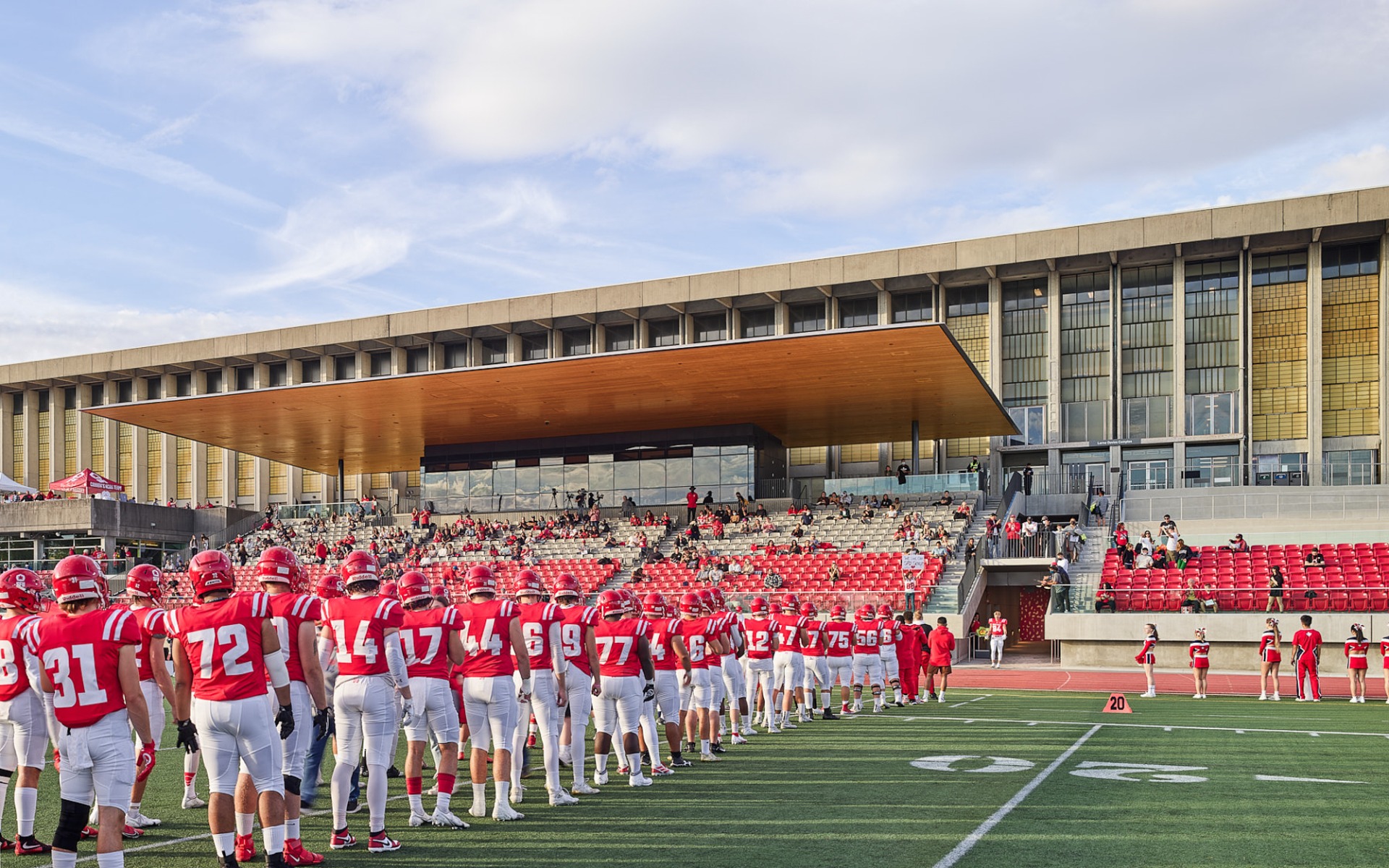

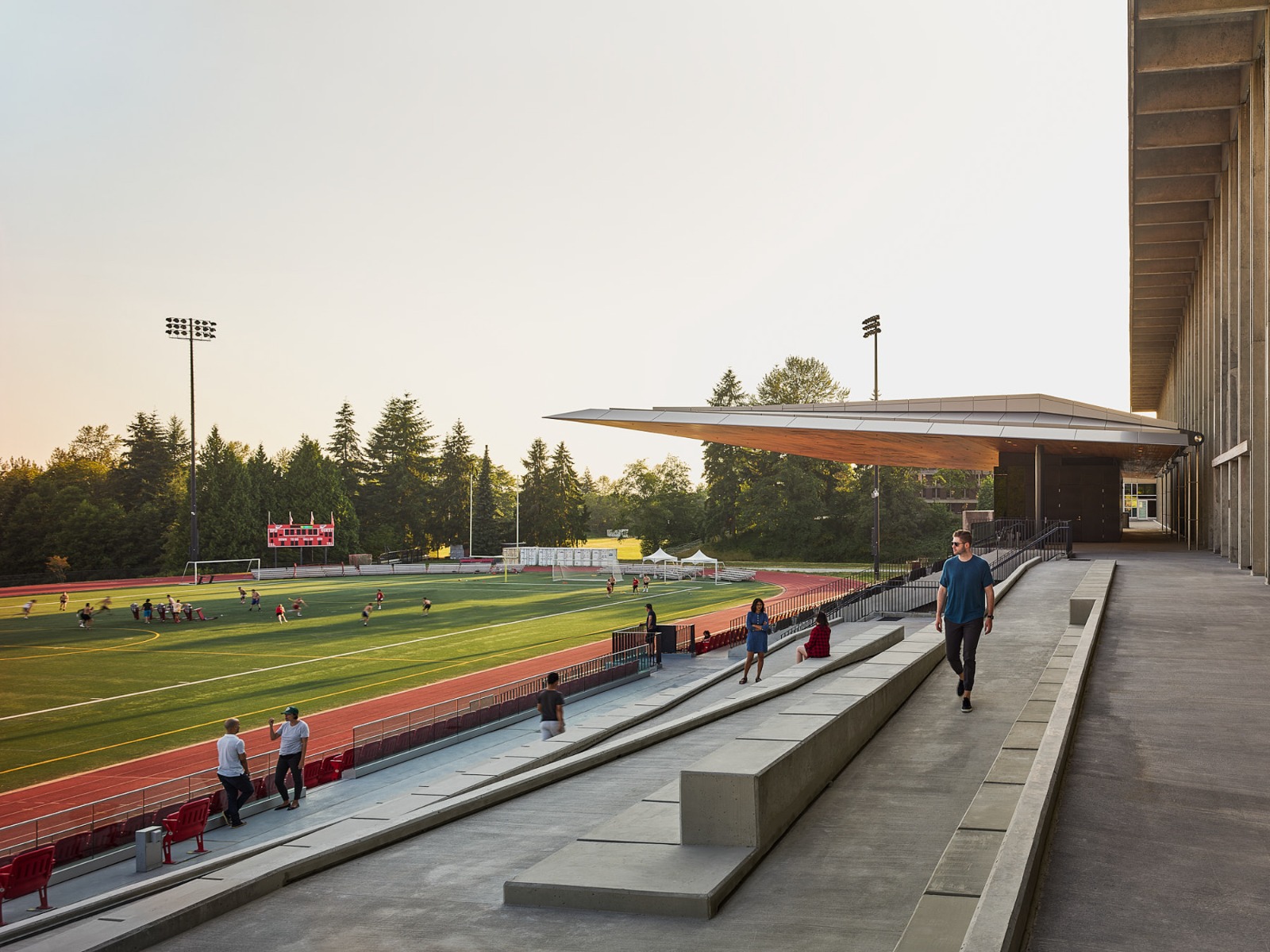

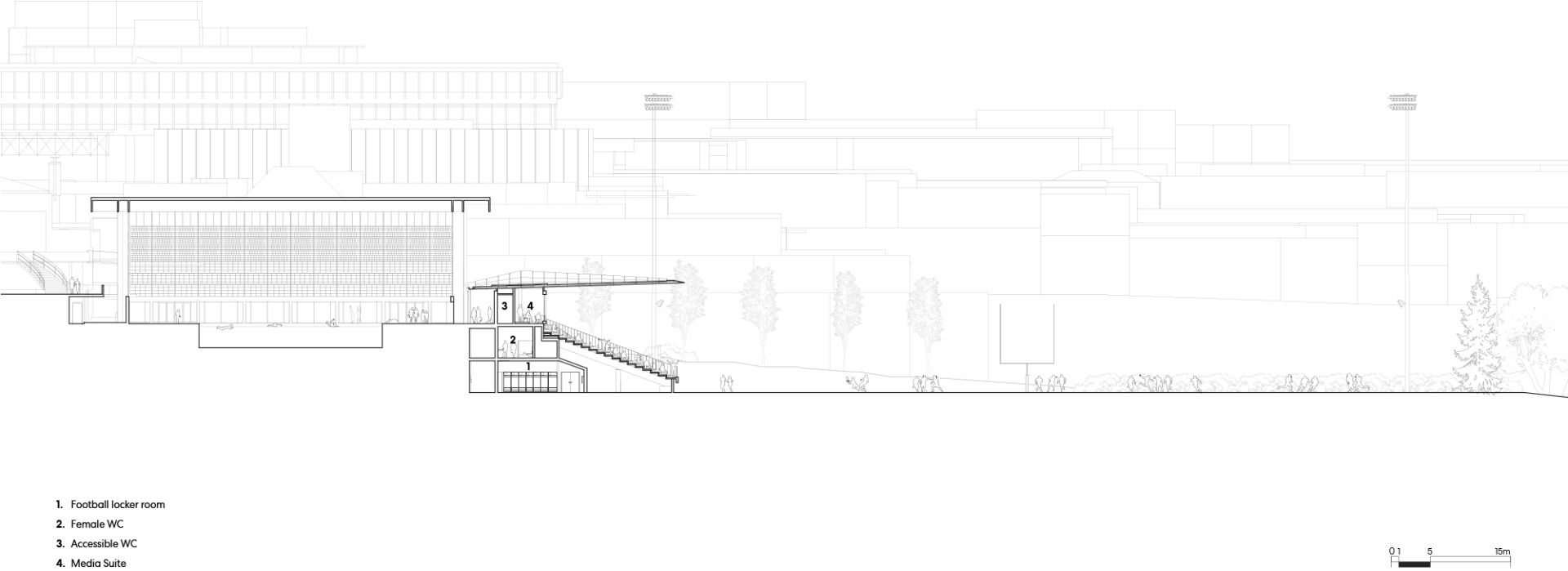

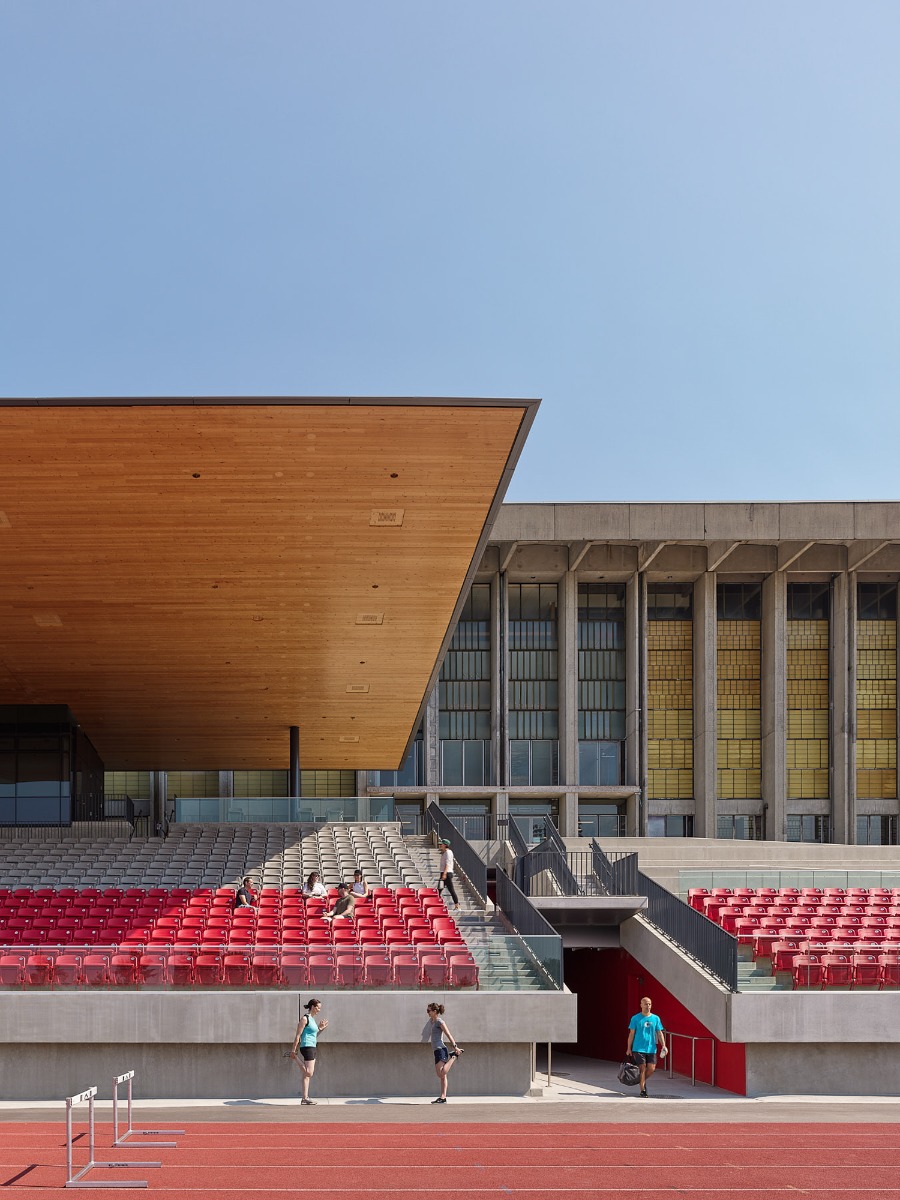

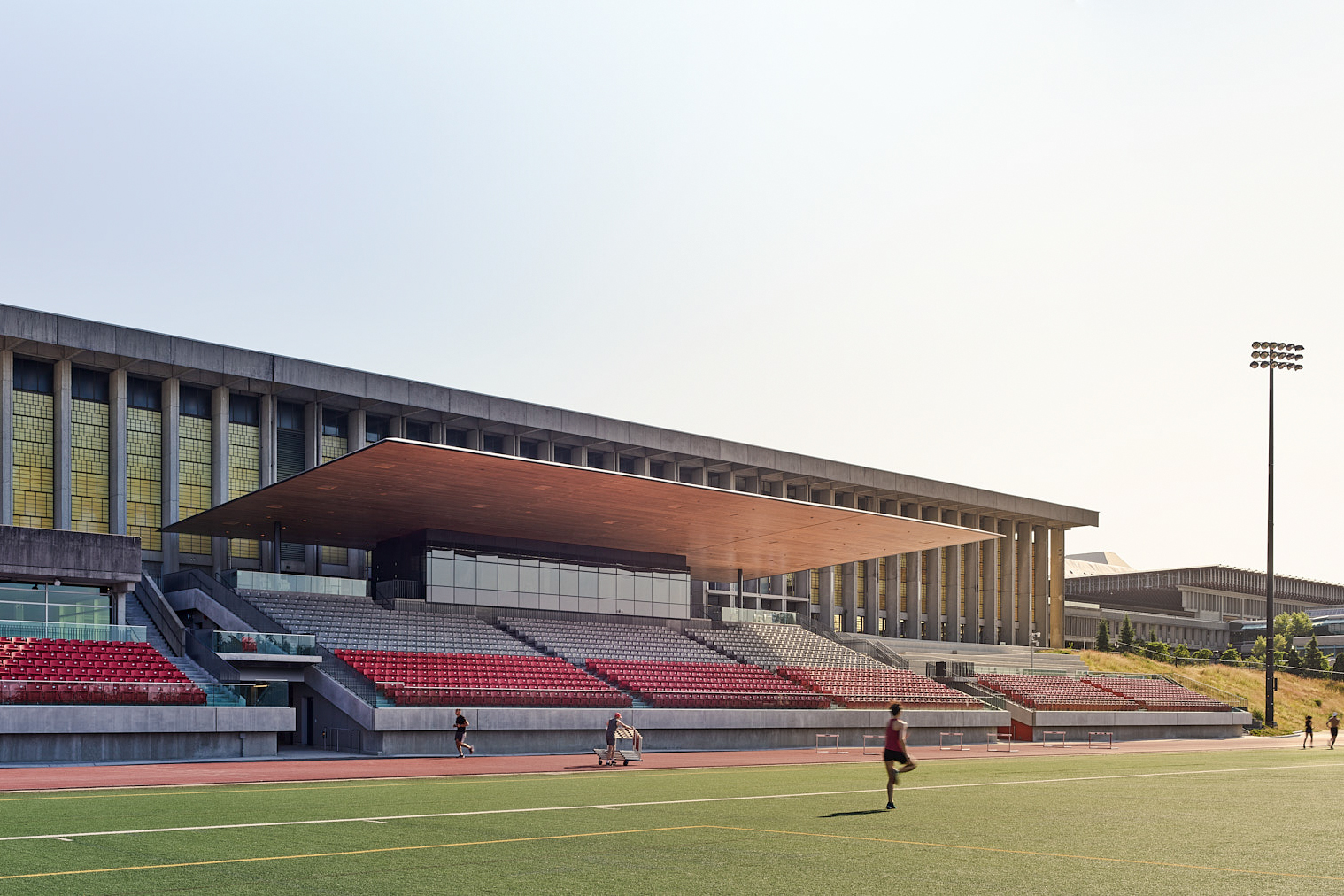

Für einen Universitätscampus im kanadischen Burnaby haben Perkins&Will und die Tragwerksplaner Fast + Epp einen Tribünenbau entworfen, dessen Eleganz Maßstäbe setzt. Die Tribüne verbindet den Lorne Davies Complex, das zentrale Sportgebäude der Simon Fraser University, mit dem tiefer gelegenen Terry Fox Field.
© Andrew Latreille, andrewlatreille.com

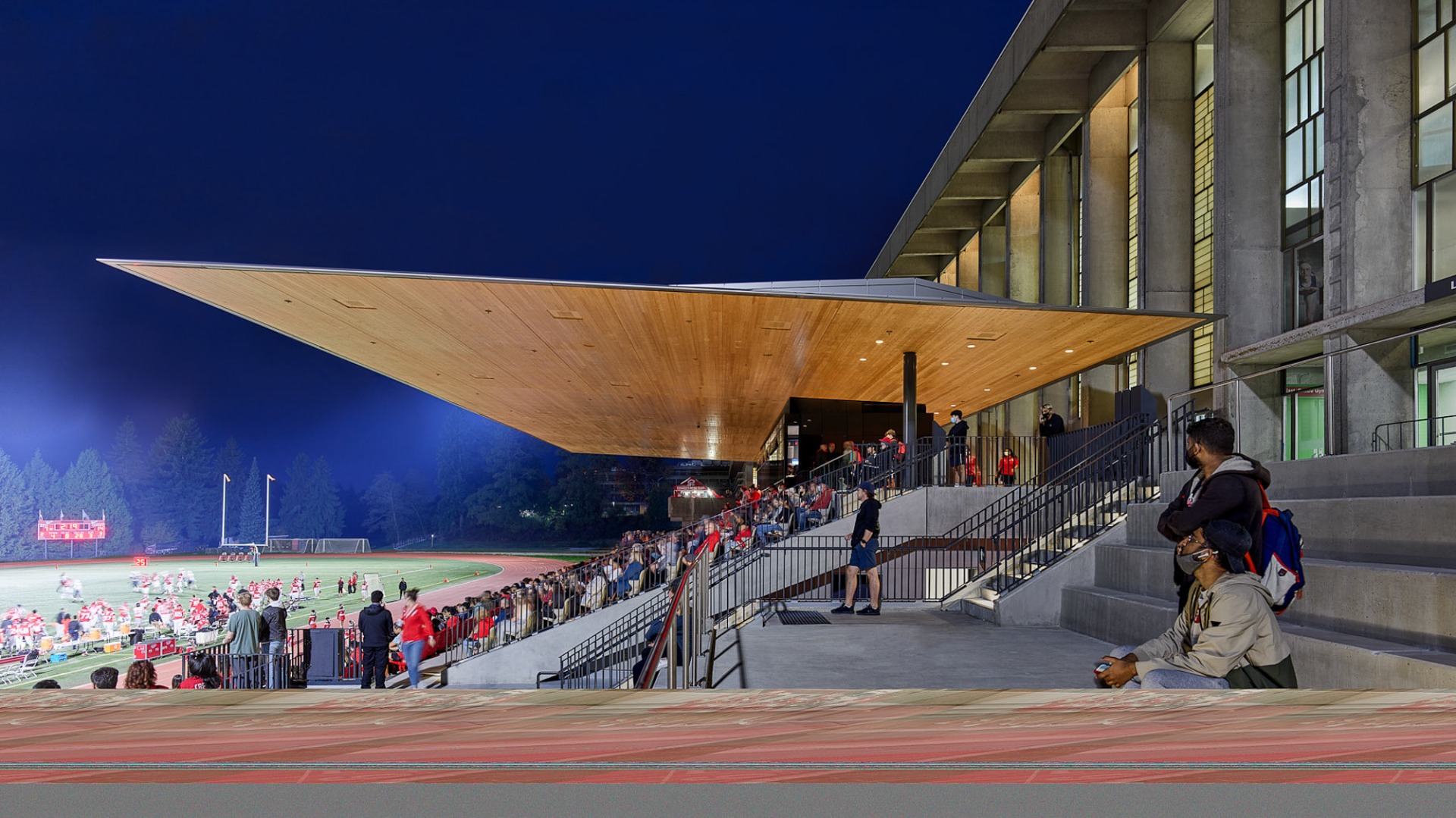

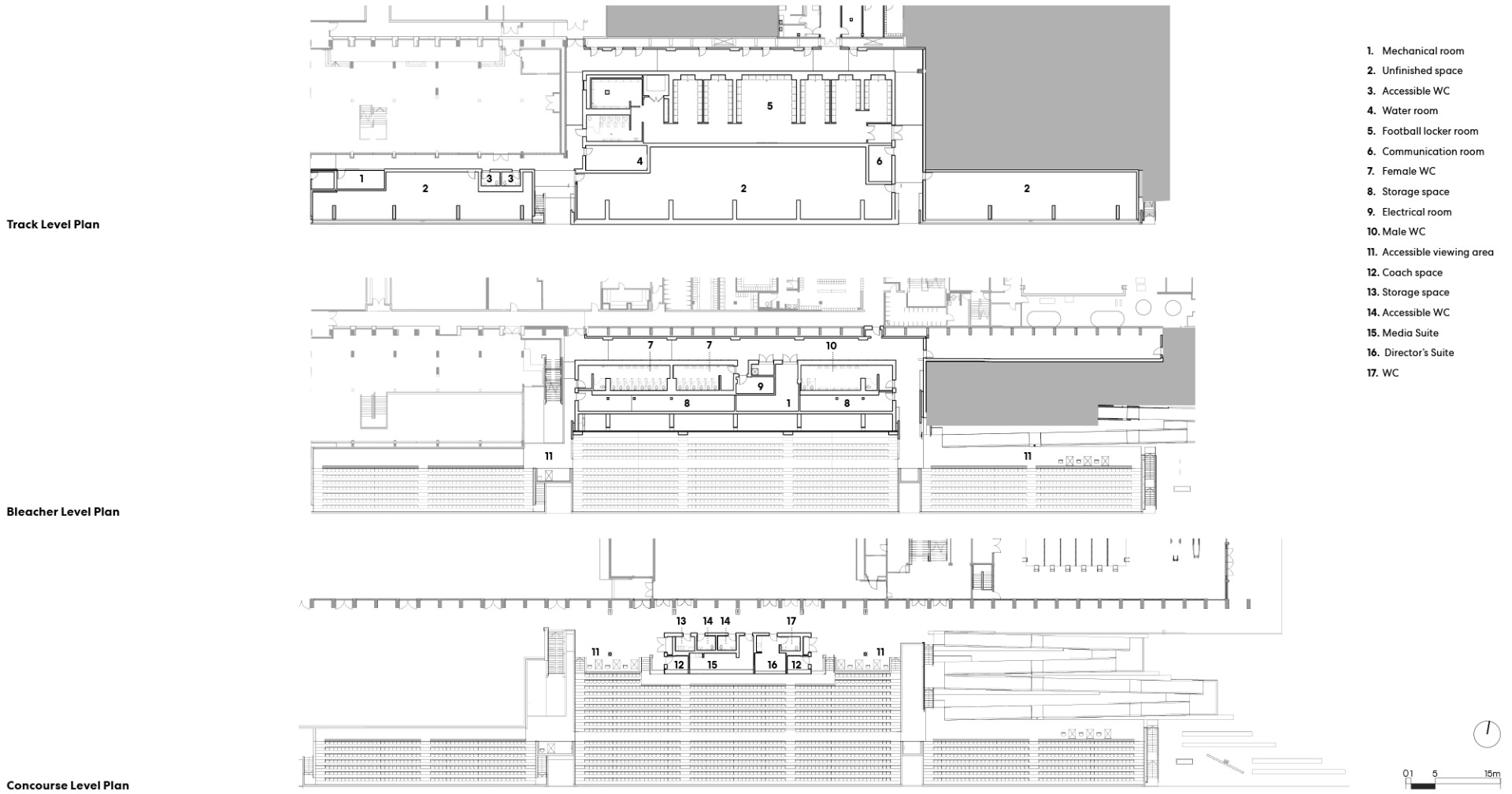

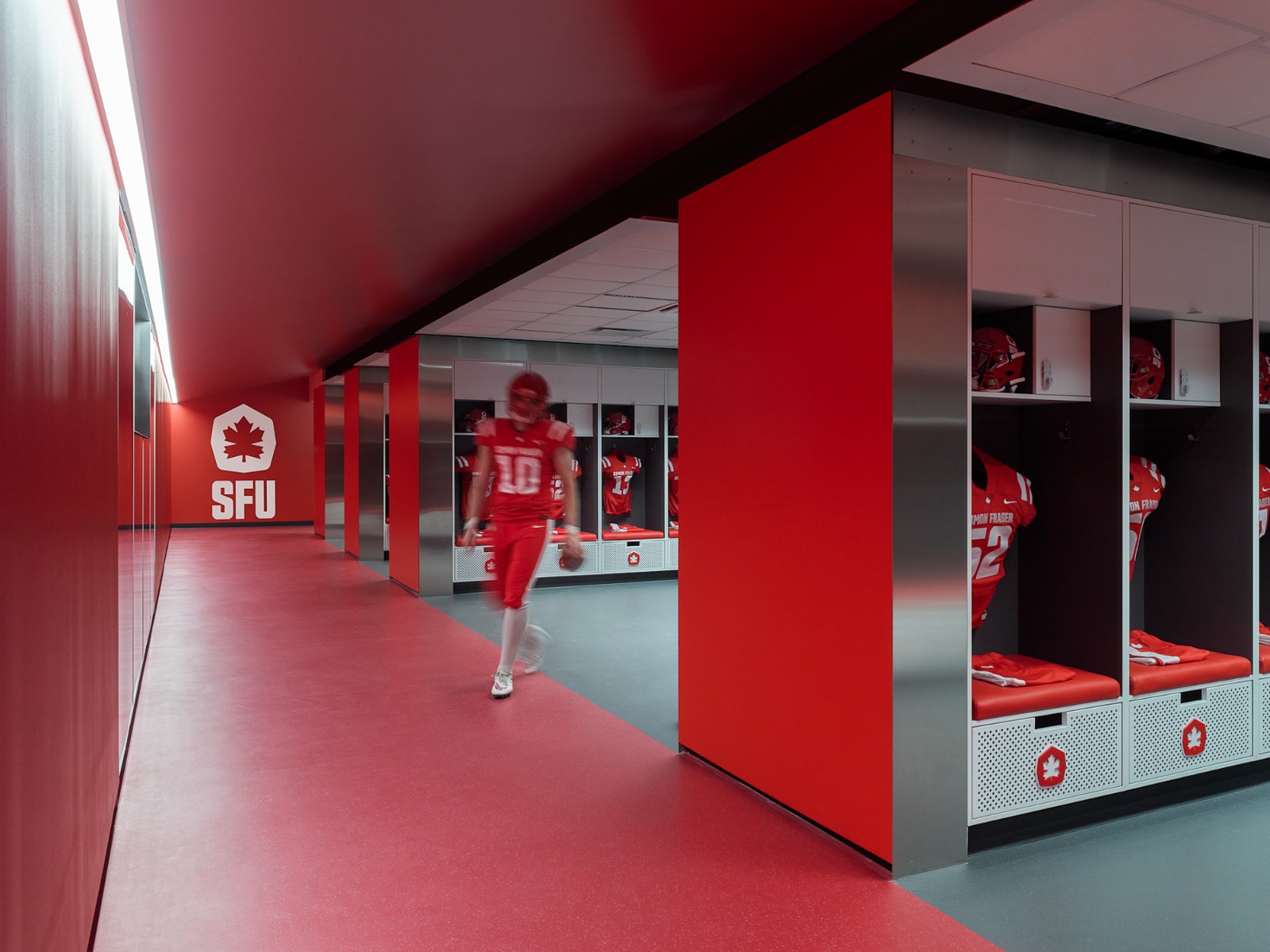

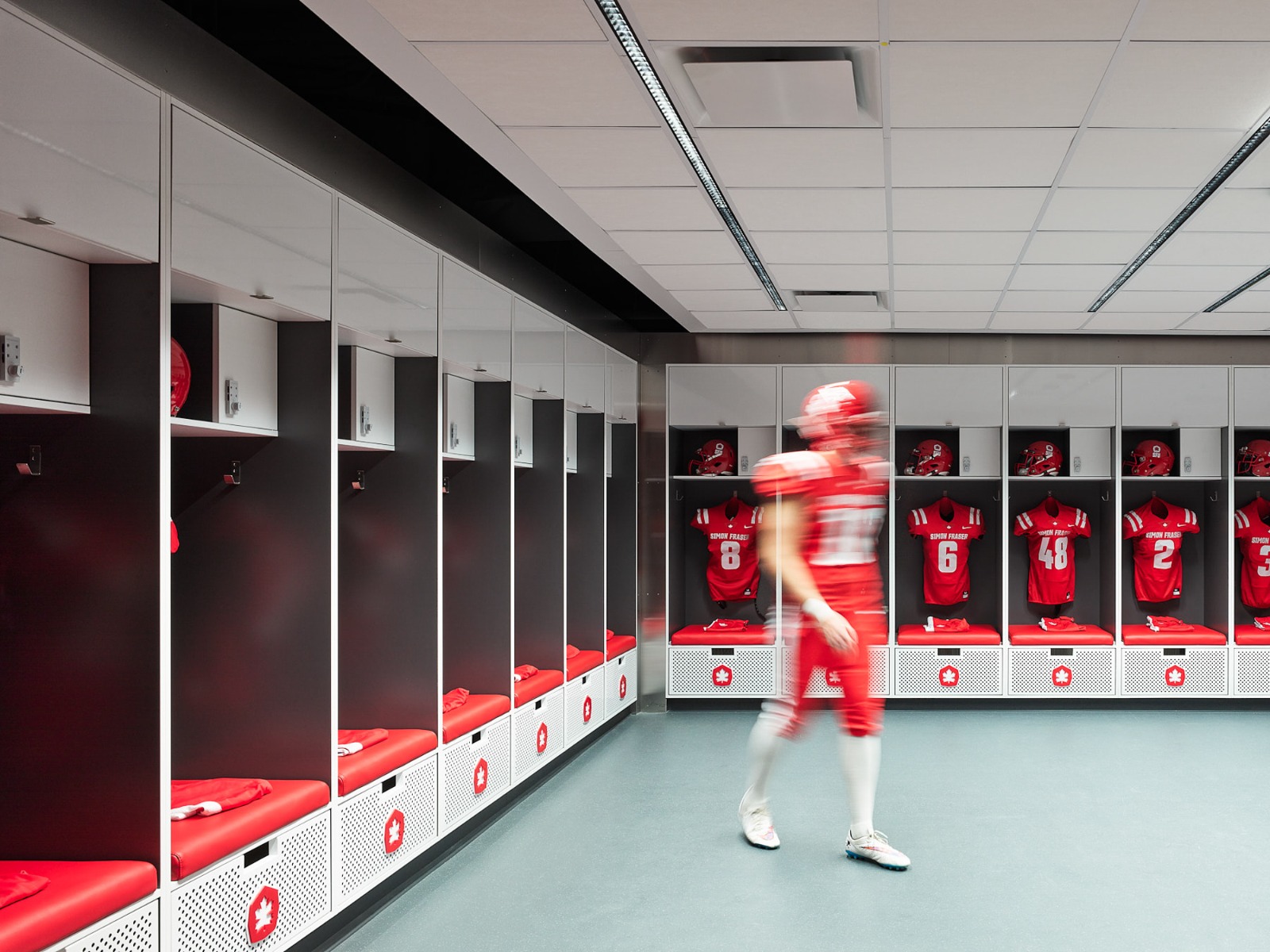

Etwas mehr als 1800 Zuschauer finden hier auf Kunststoff-Schalensitzen Platz; außerdem gibt es im nicht überdachten Bereich Sitzstufen für weitere 300 Personen. Unter der Tribüne sind Umkleiden und Schließfächer für die Football-Teams der Universität und ihre Gäste entstanden. Am oberen Ende der Zuschauerränge, zentral unter dem großen Dach, wurde eine verglaste Pressetribüne eingerichtet.

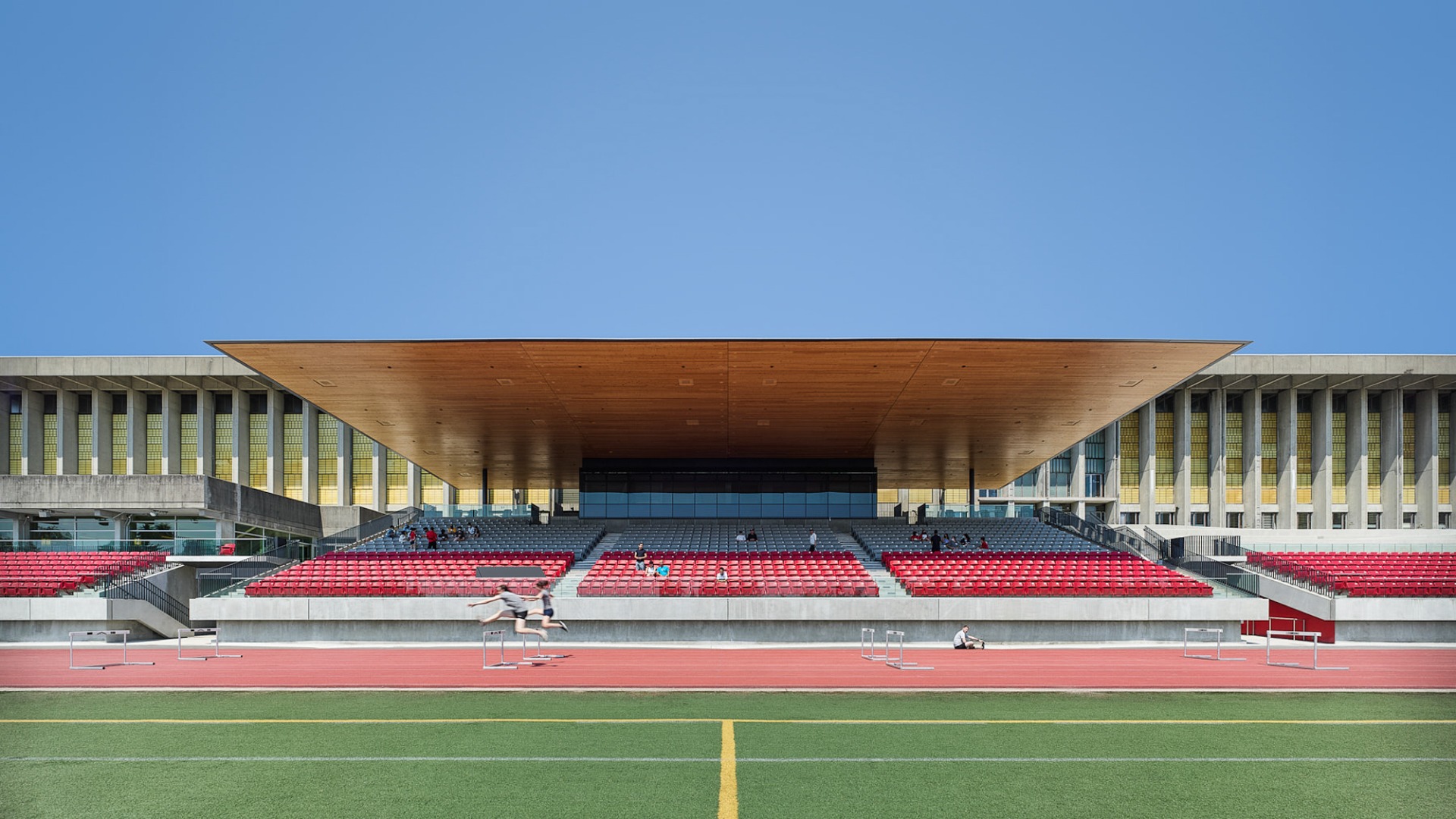

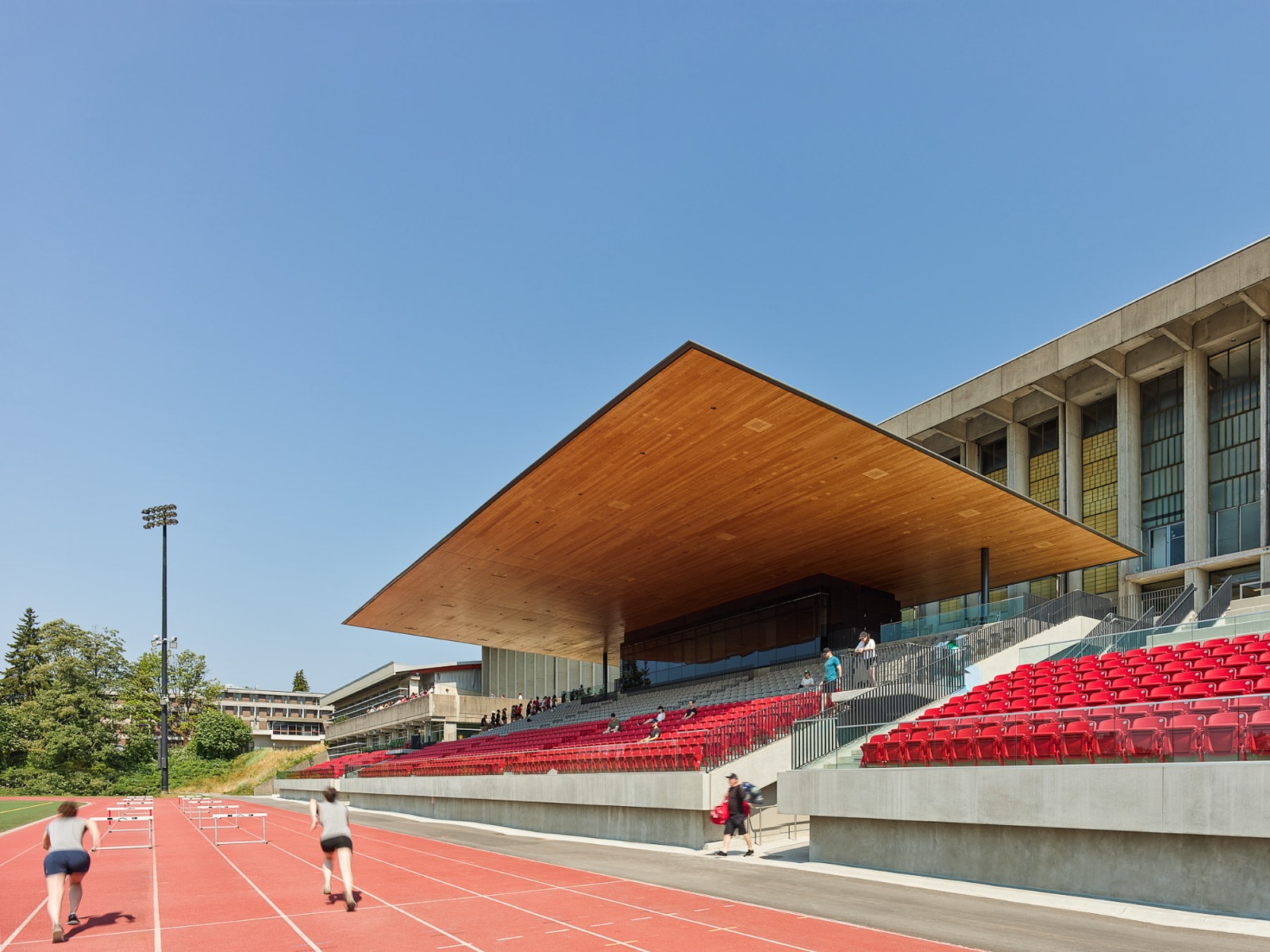

Das Richtung Spielfeld 16 m stützenfrei auskragende, sich nach vorn verjüngende Dach bildet einen leichtgewichtigen Gegenpol zu den Betontribünen, aber auch zu dem massiv wirkenden 1960er-Jahre-Bau dahinter. In seinem Inneren steckt indes eine Stahlkonstruktion, die es in sich hat.
© Andrew Latreille, andrewlatreille.com

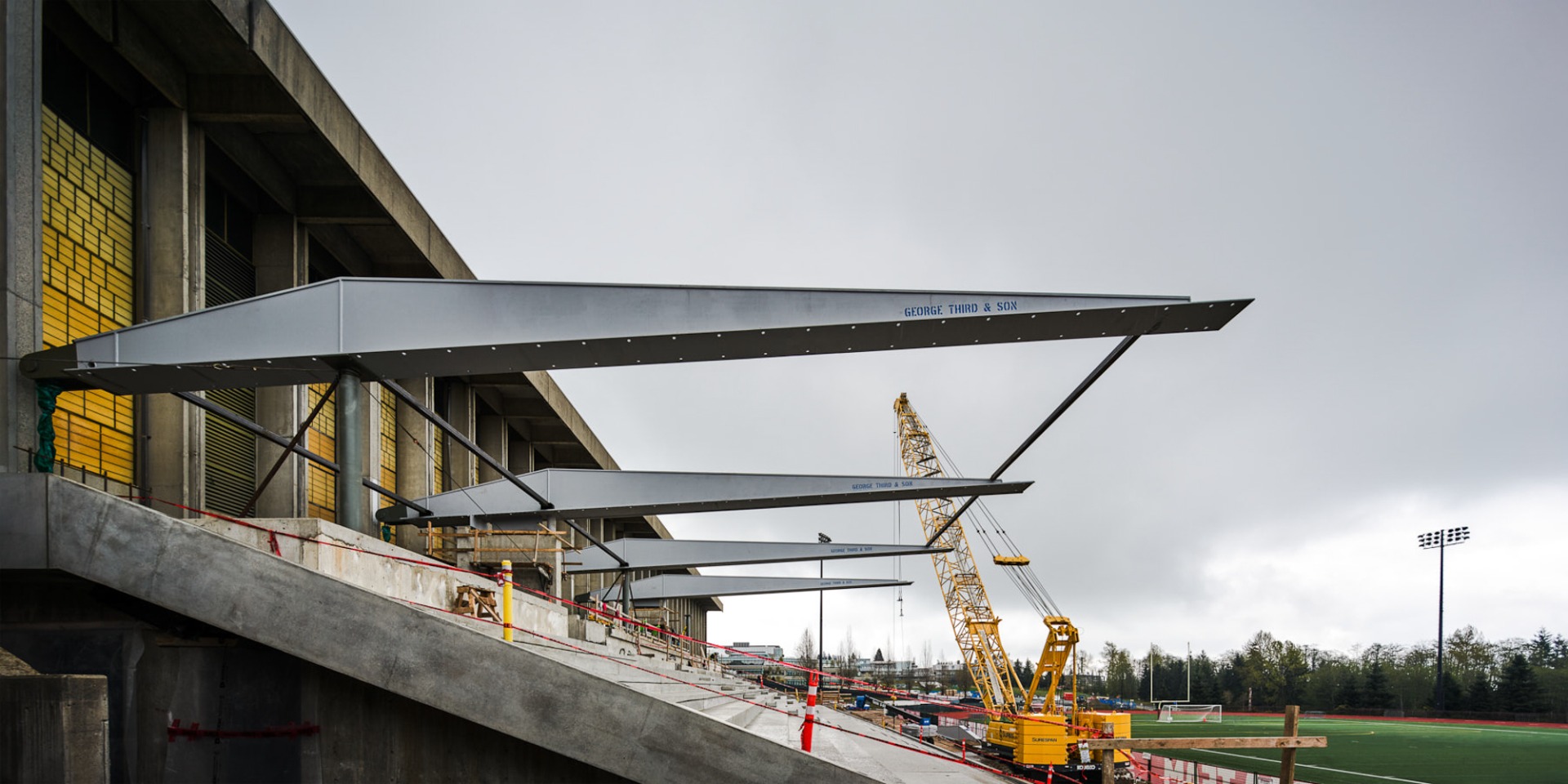

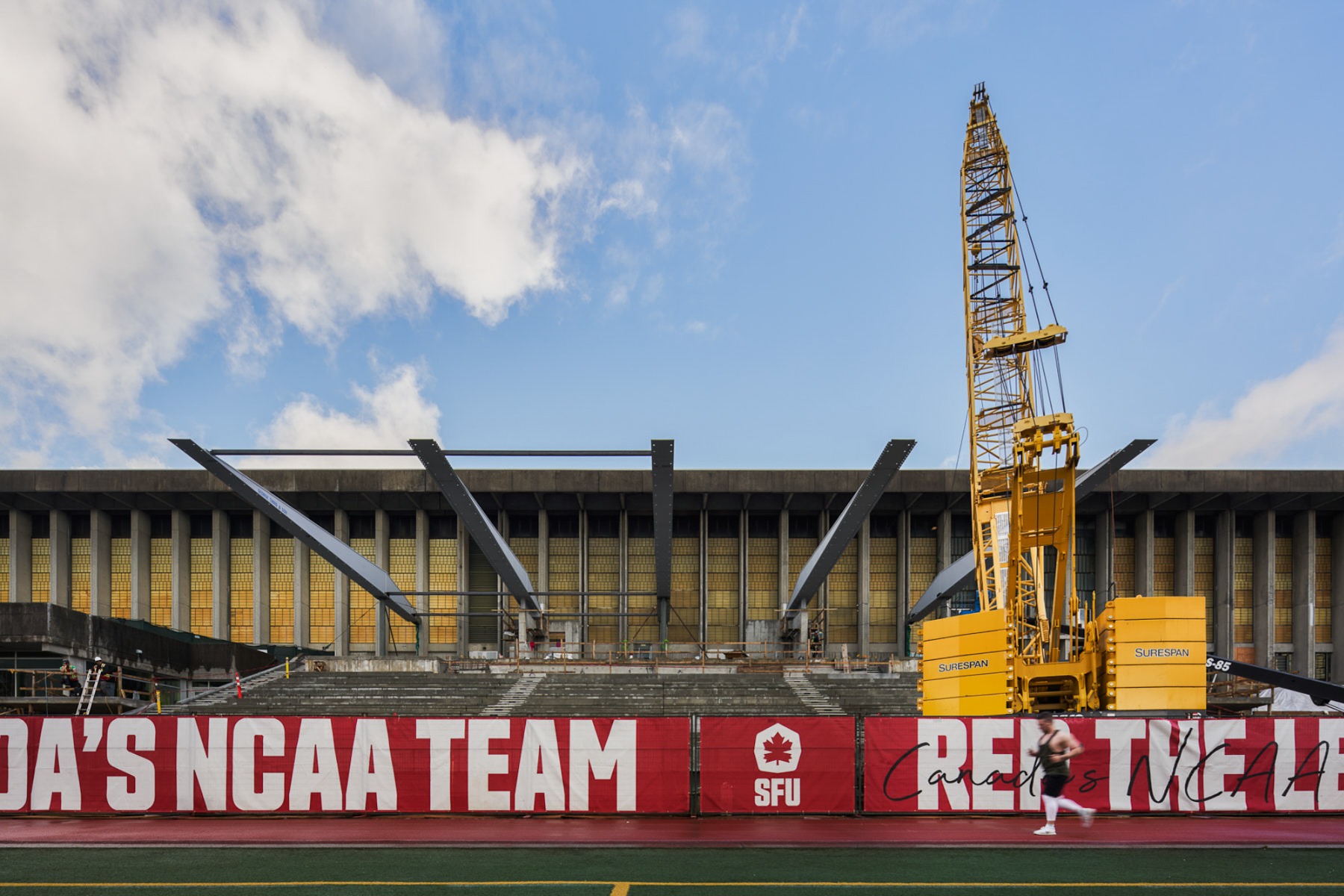

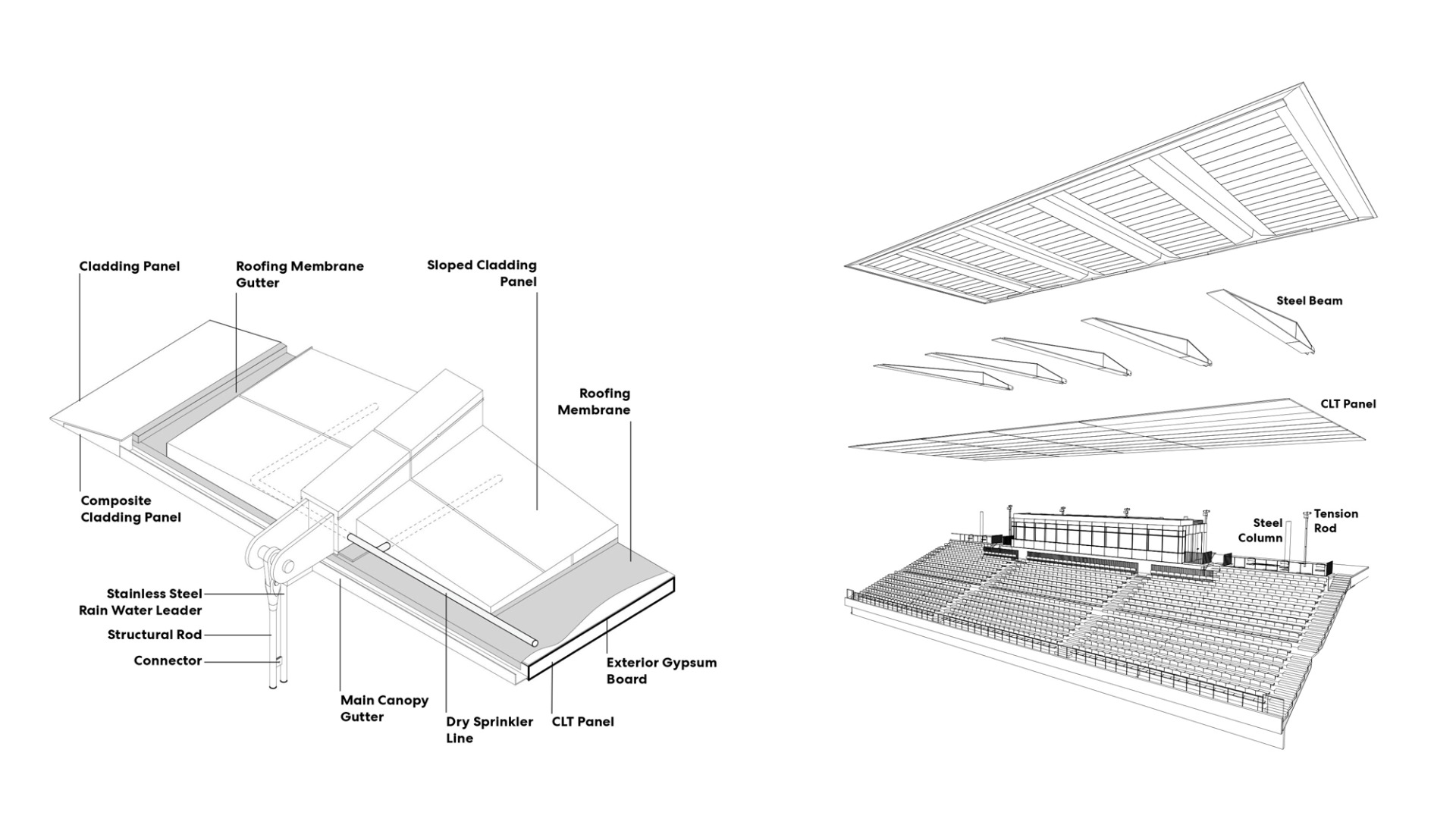

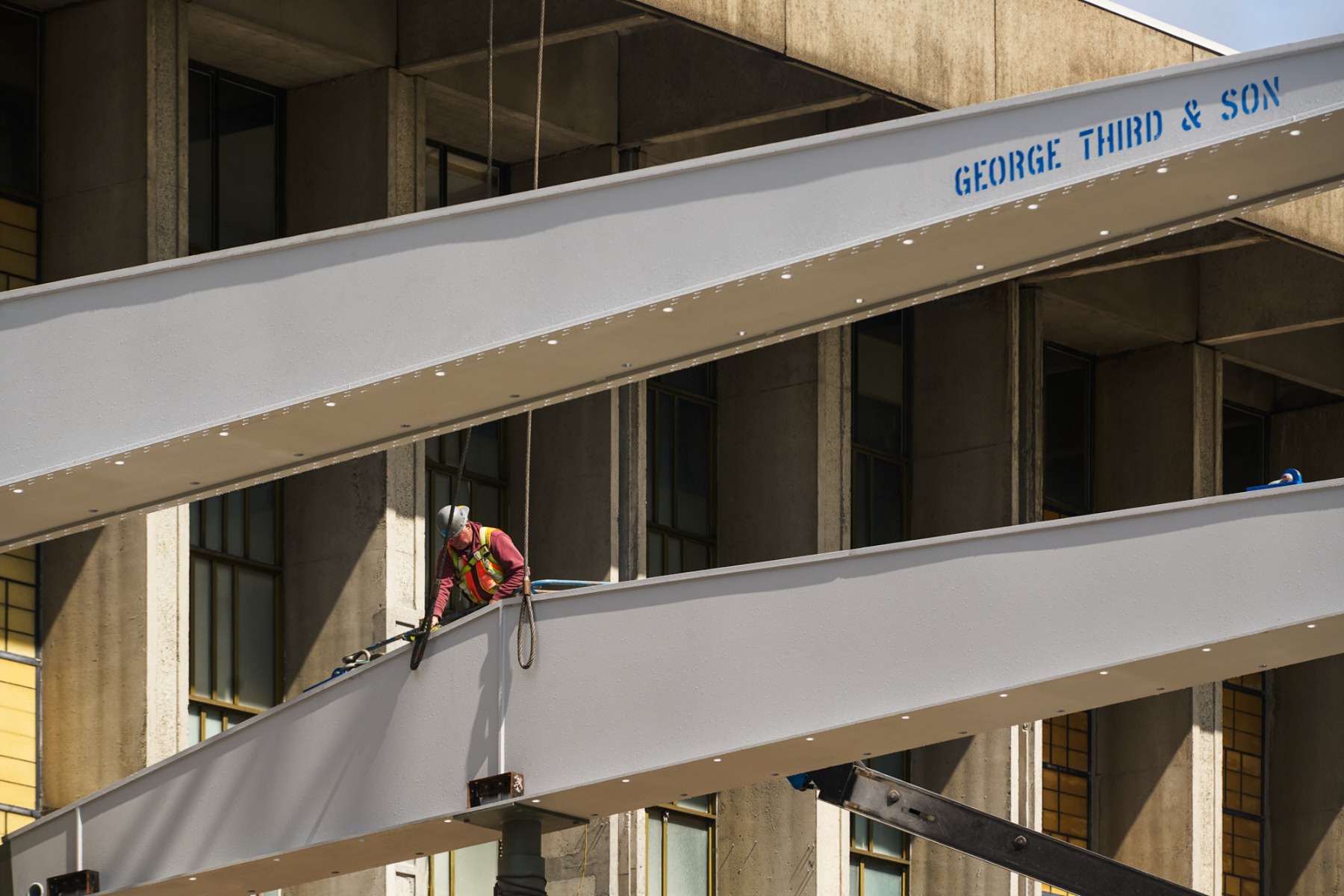

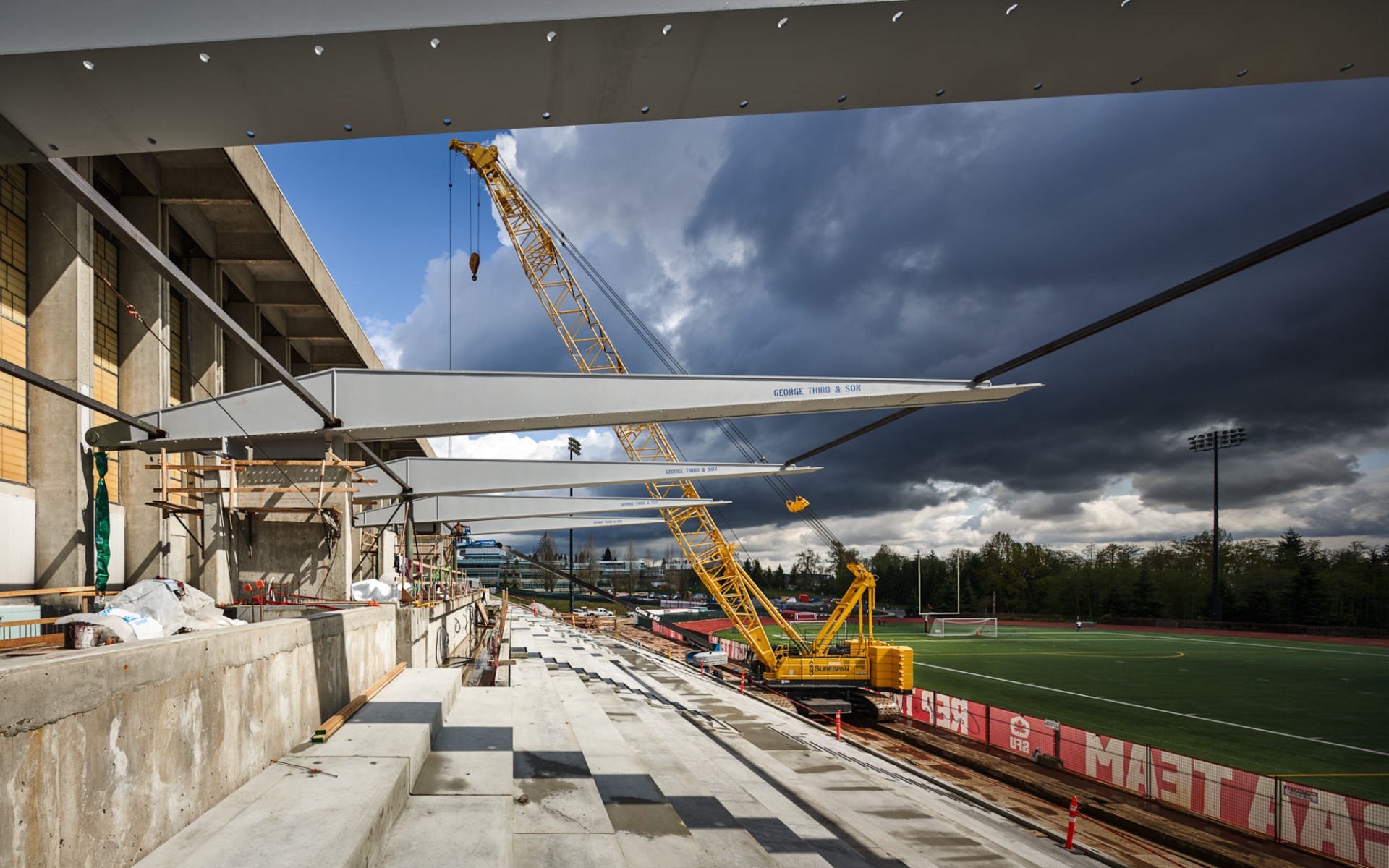

Je 13 t wiegen die Kragträger aus Stahl-Hohlkästen, die das Dach tragen. Jeder davon ist 22 m lang und bis zu 1,5 m hoch. Auf der Unterseite sind daran massive, siebenlagige Brettsperrholztafeln abgehängt, die je 2,4 m zwischen den Stahlträgern spannen.
© Andrew Latreille, andrewlatreille.com
© Andrew Latreille, andrewlatreille.com
Die Punkthalter der Massivholzelemente sind auf der Unterseite mit Holzstopfen verdeckt und damit unsichtbar. Unterbrochen wird die hölzerne Deckenuntersicht nur hier und da von flächenbündigen Einbauleuchten und Lautsprechern. Die Stahlträger liegen am oberen Tribünenrand teils auf Stahlstützen und teils auf Betonwänden im Inneren der Pressebox auf.
© Andrew Latreille, andrewlatreille.com

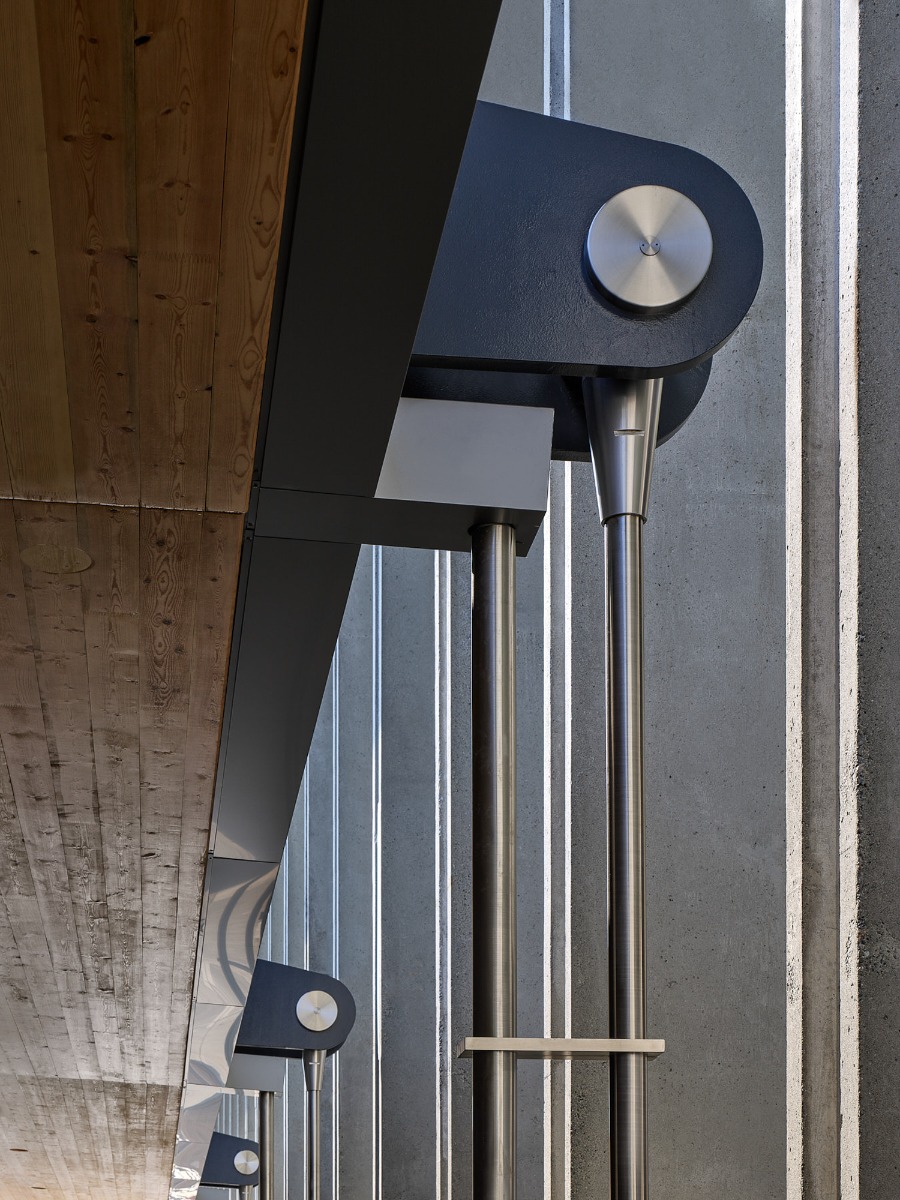

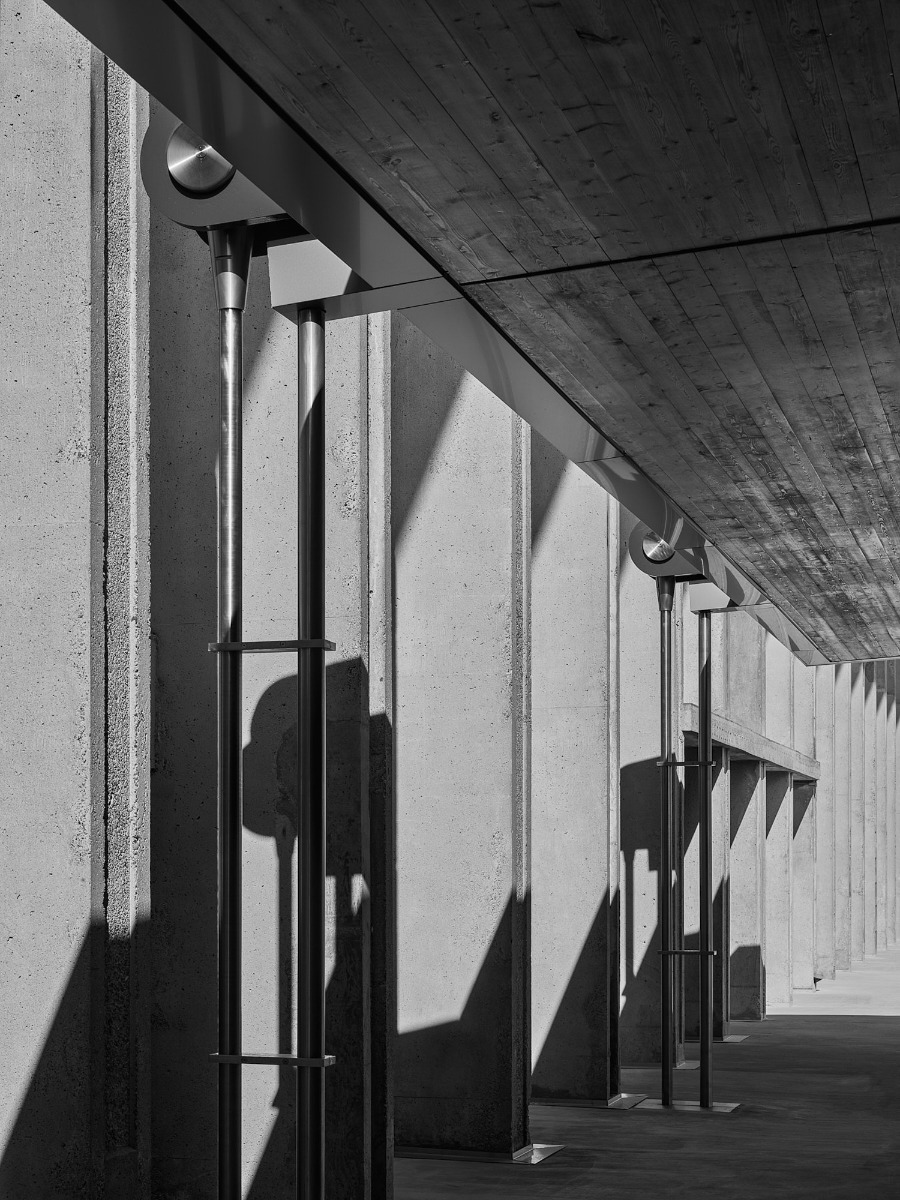

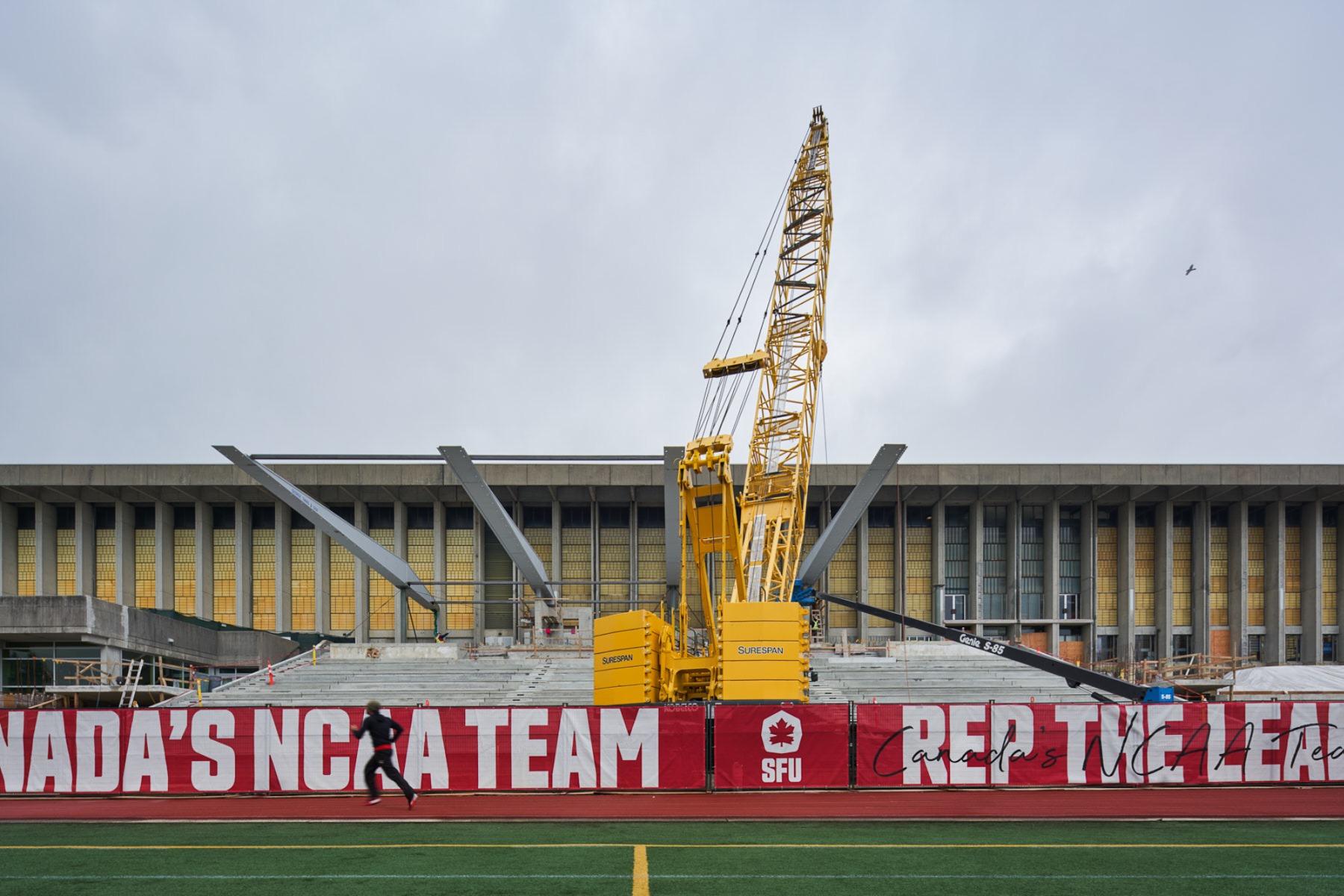

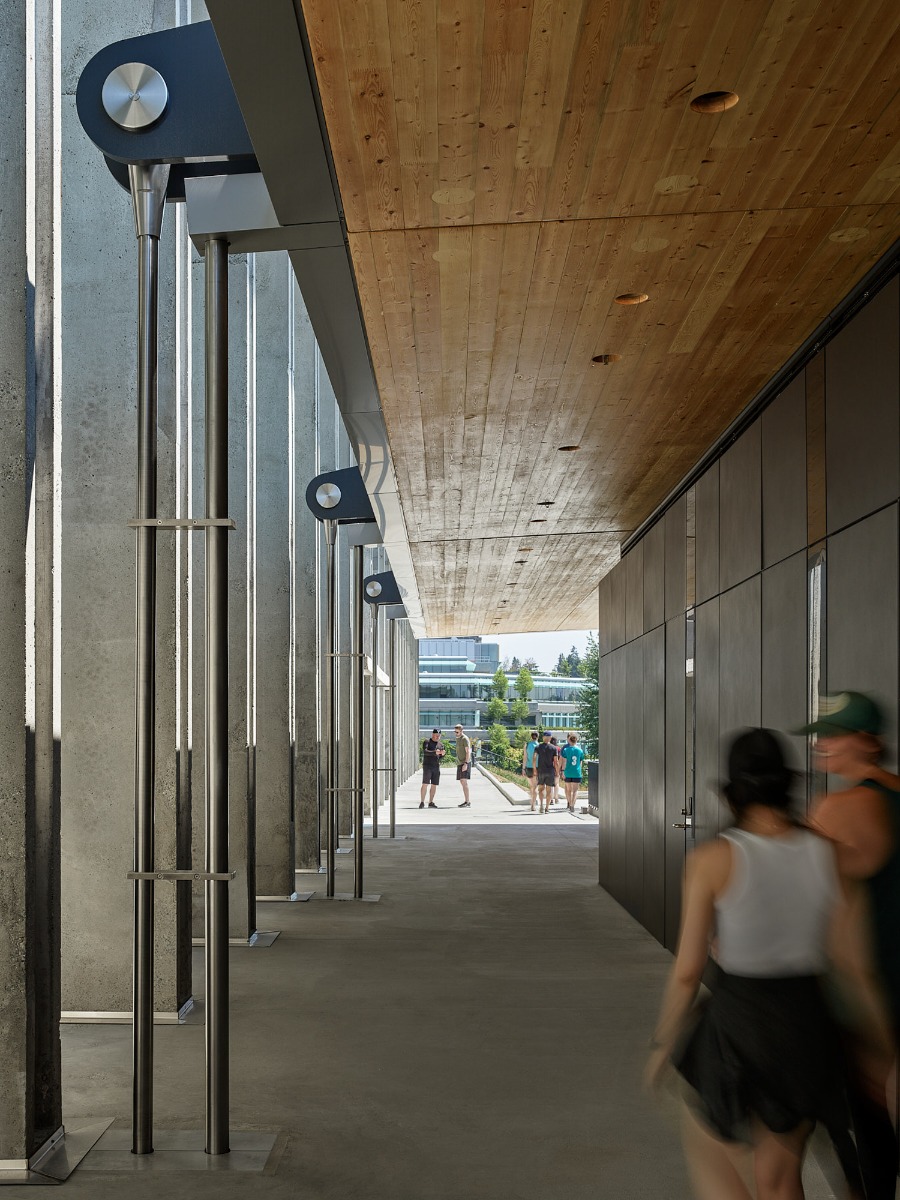

An der Rückseite sind sie mit Zugstangen aus Edelstahl im massiven Unterbau der Tribüne rückverankert. So filigran diese auf den ersten Blick wirken mögen, so stabil mussten sie dennoch sein. Jede von ihnen hat einen Durchmesser von 76 mm. Der Stahl ist nach Angaben der Tragwerksplaner von einer Güte, wie er sonst zum Beispiel für Ölbohrinseln verwendet wird.
Architektur: Perkins&Will
Bauherr: Simon Fraser University
Standort: Terry Fox Field, Simon Fraser University, Burnaby V5A 1S6 (CA)
Tragwerksplanung: Fast + Epp
Galerie
Diese Artikel könnten Sie auch interessieren
-
Klubhaus mit Panoramablick
Sportzentrum in Fließ von AllesWirdGut
Gemeinsam mit den Dorfbewohnern haben die Architekten AllesWirdGut im Tiroler Ort Fließ ein Großprojekt realisiert: drei Hektar Sportanlagen für Fußball, Schwimmen, Leichtathletik und verschiedene Trendsportarten.
-

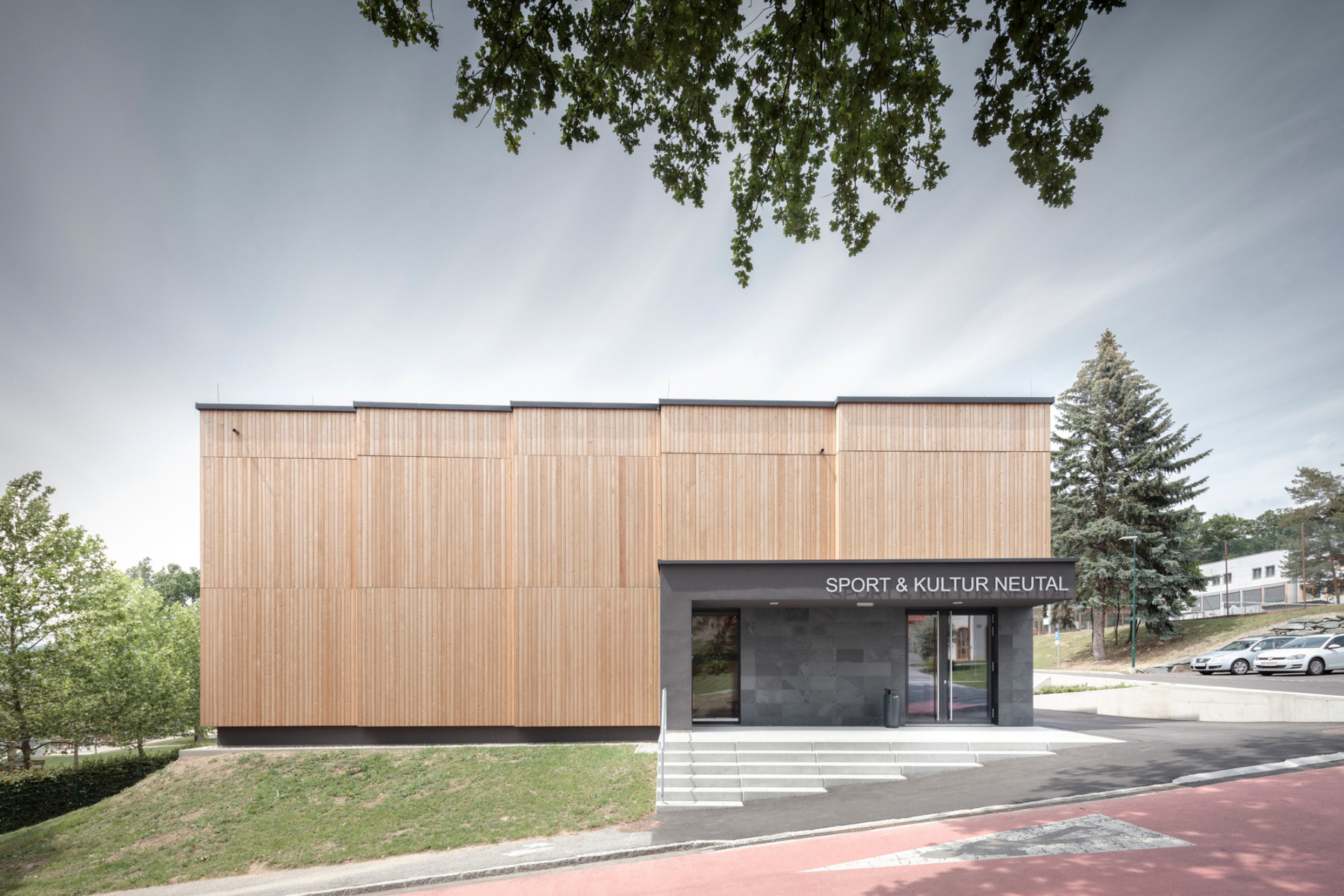

1:0 für die Gemeinde Neutal
