Viel Licht im Atrium

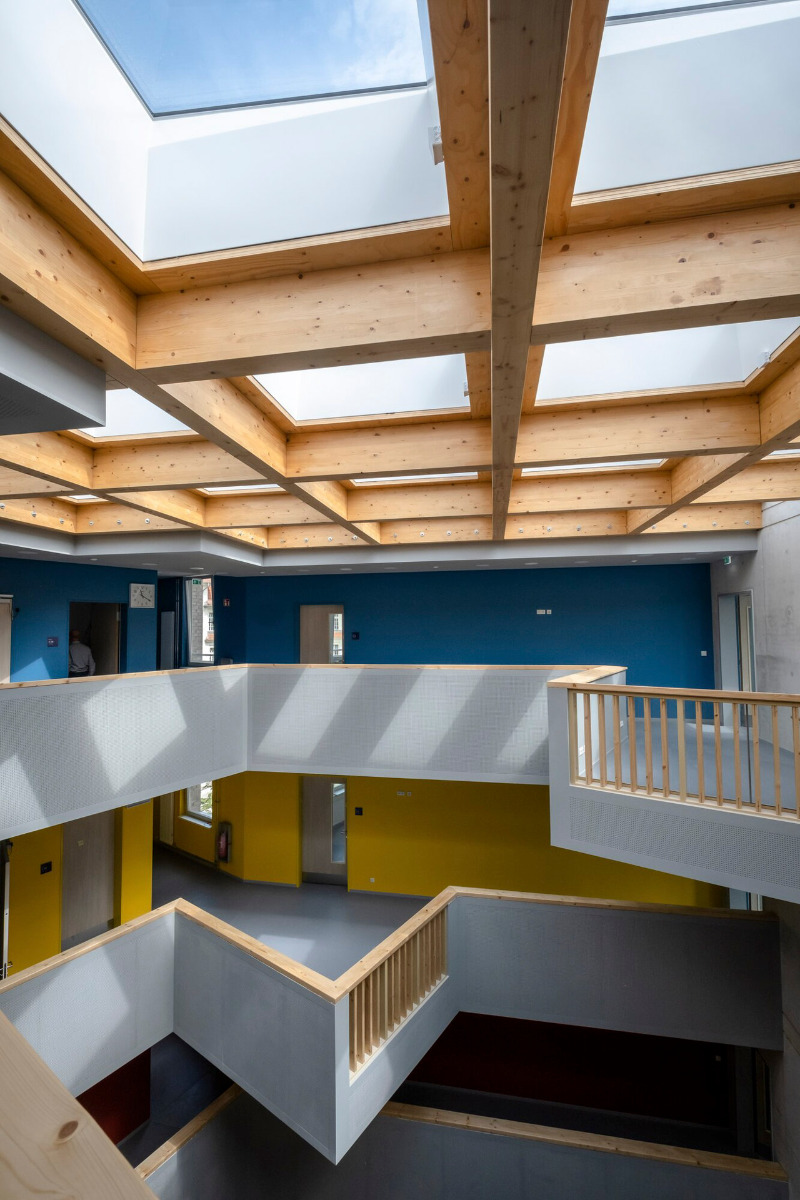

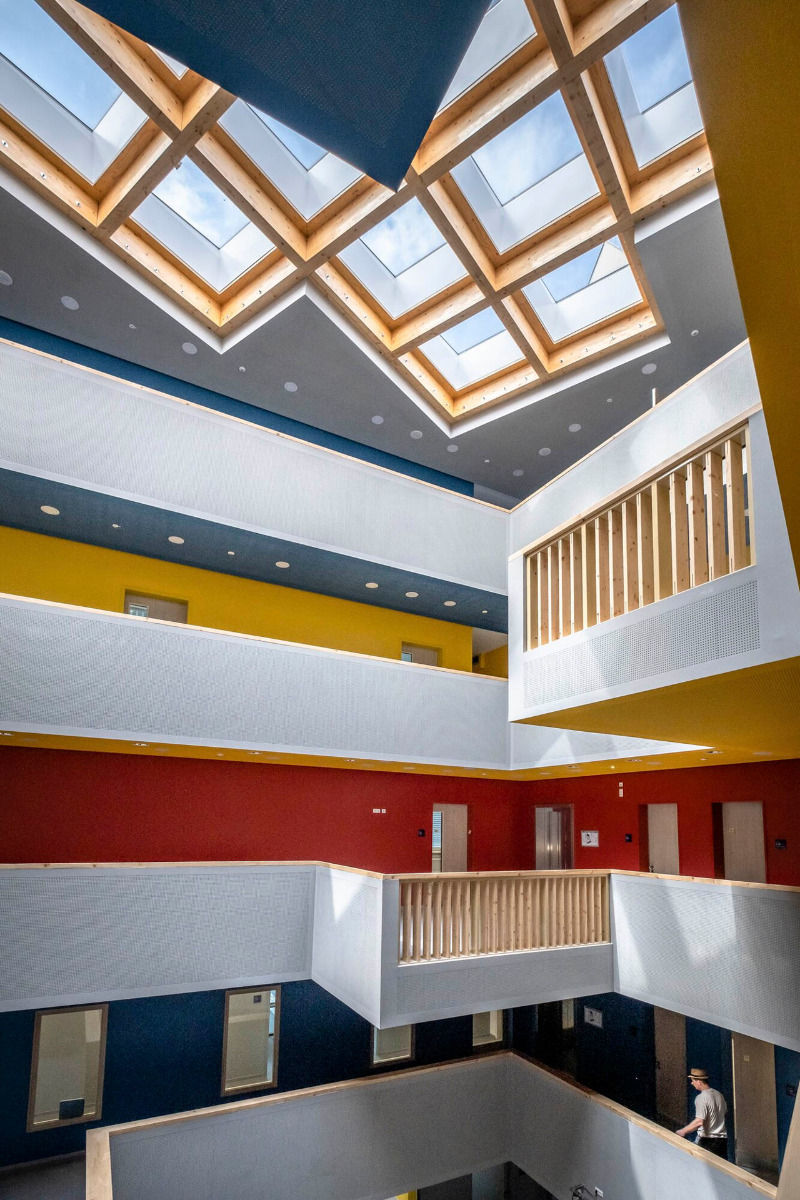

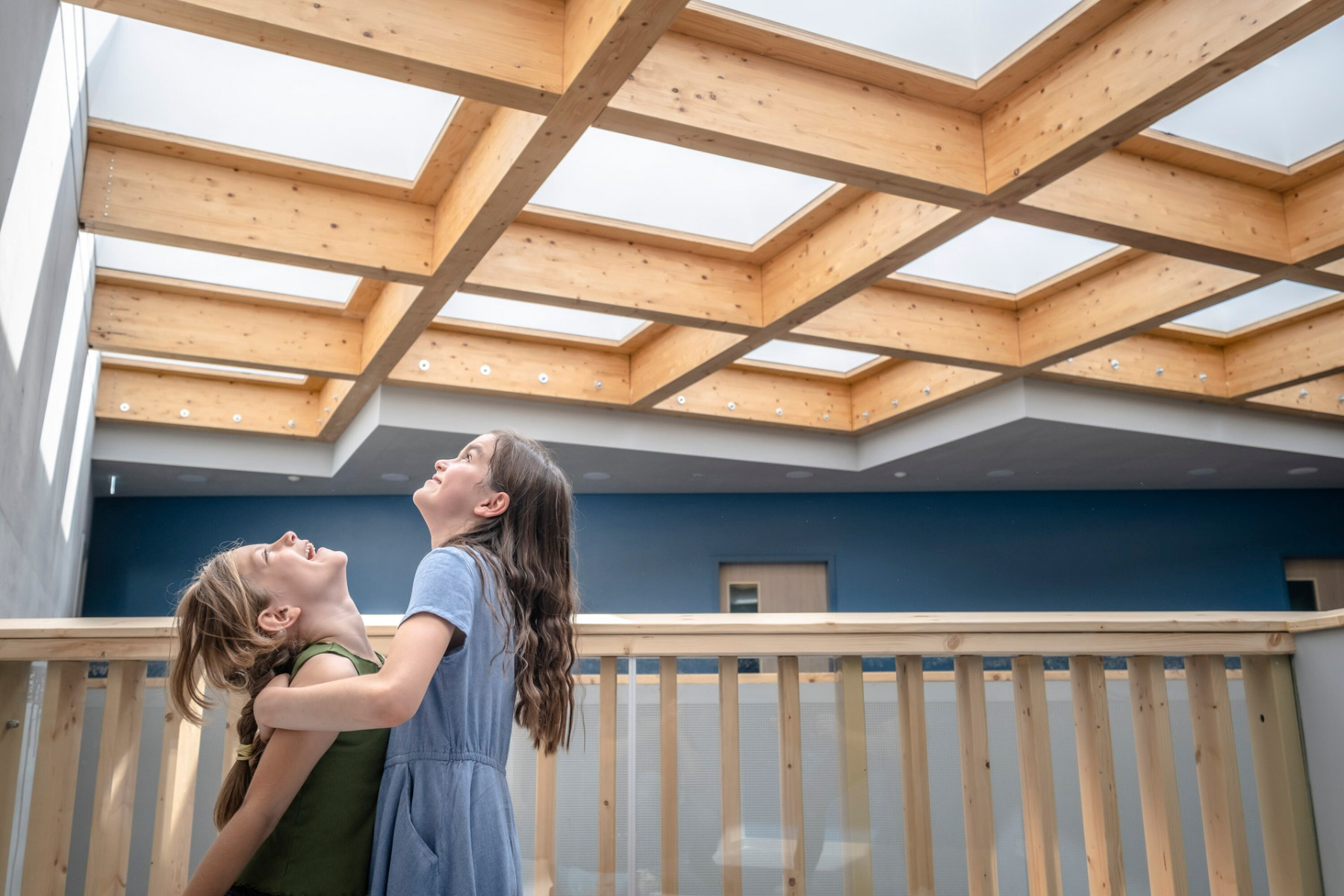

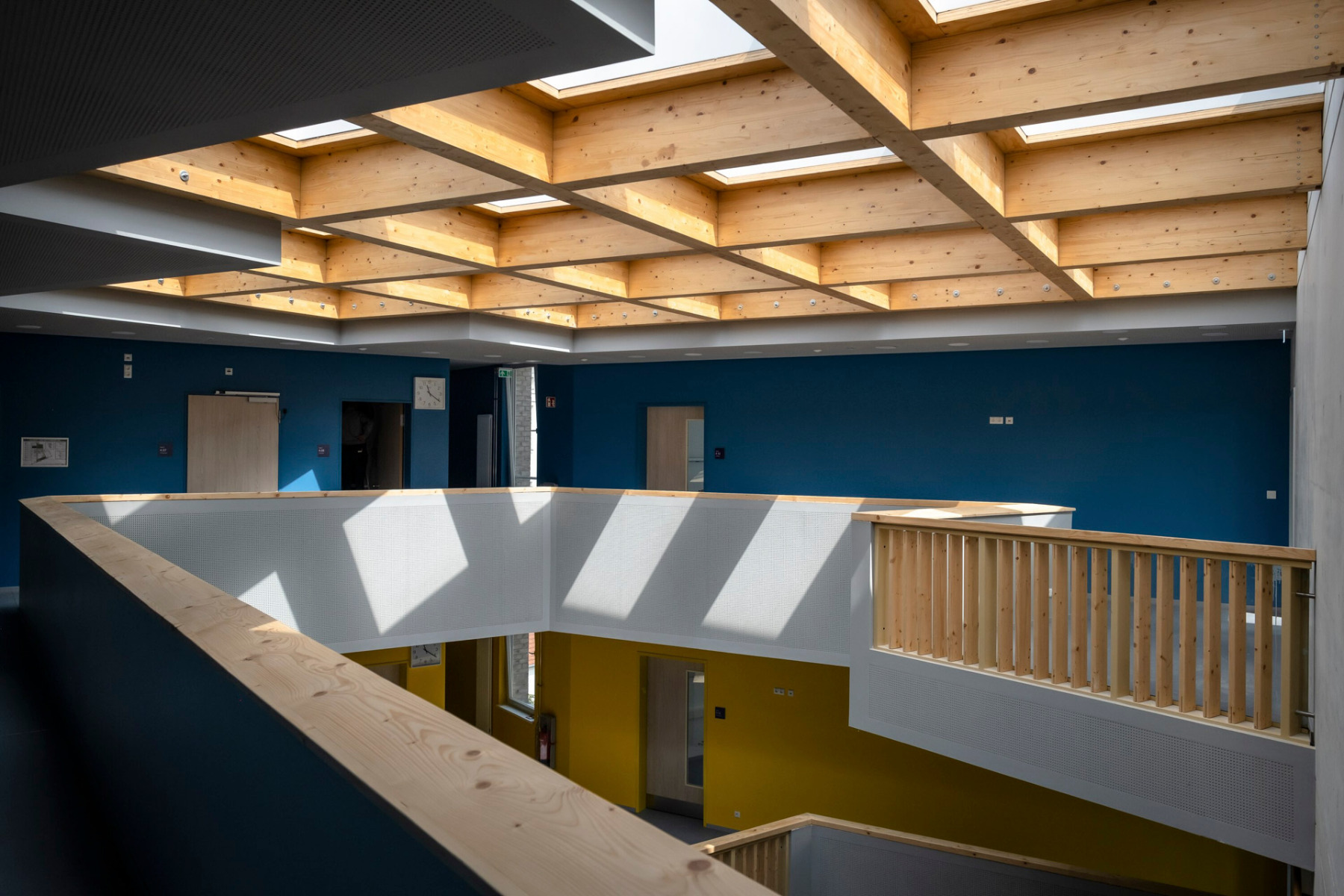

Farbe und Licht prägen das Atrium der von Numrich Albrecht Klumpp Architekten geplanten Schule. © Lamilux

Ein lichtdurchflutetes Atrium bildet das Zentrum des Neubaus für die Modersohn-Grundschule in Berlin-Friedrichshain. Geplant hat das Gebäude, das eine Verbindung zwischen der Grundschule und einer benachbarten Oberschule darstellt, das Büro Numrich Albrecht Klumpp Architekten.

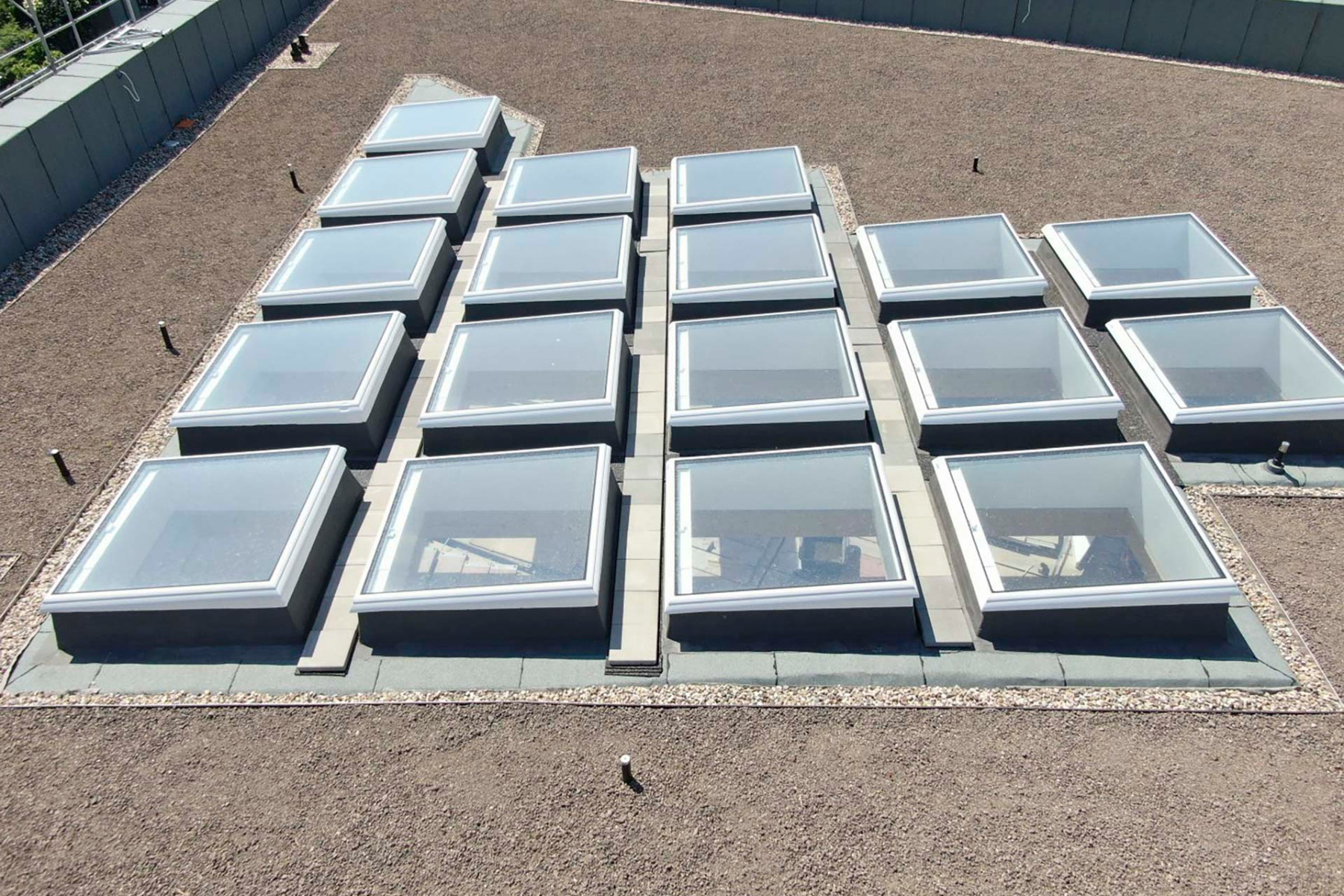

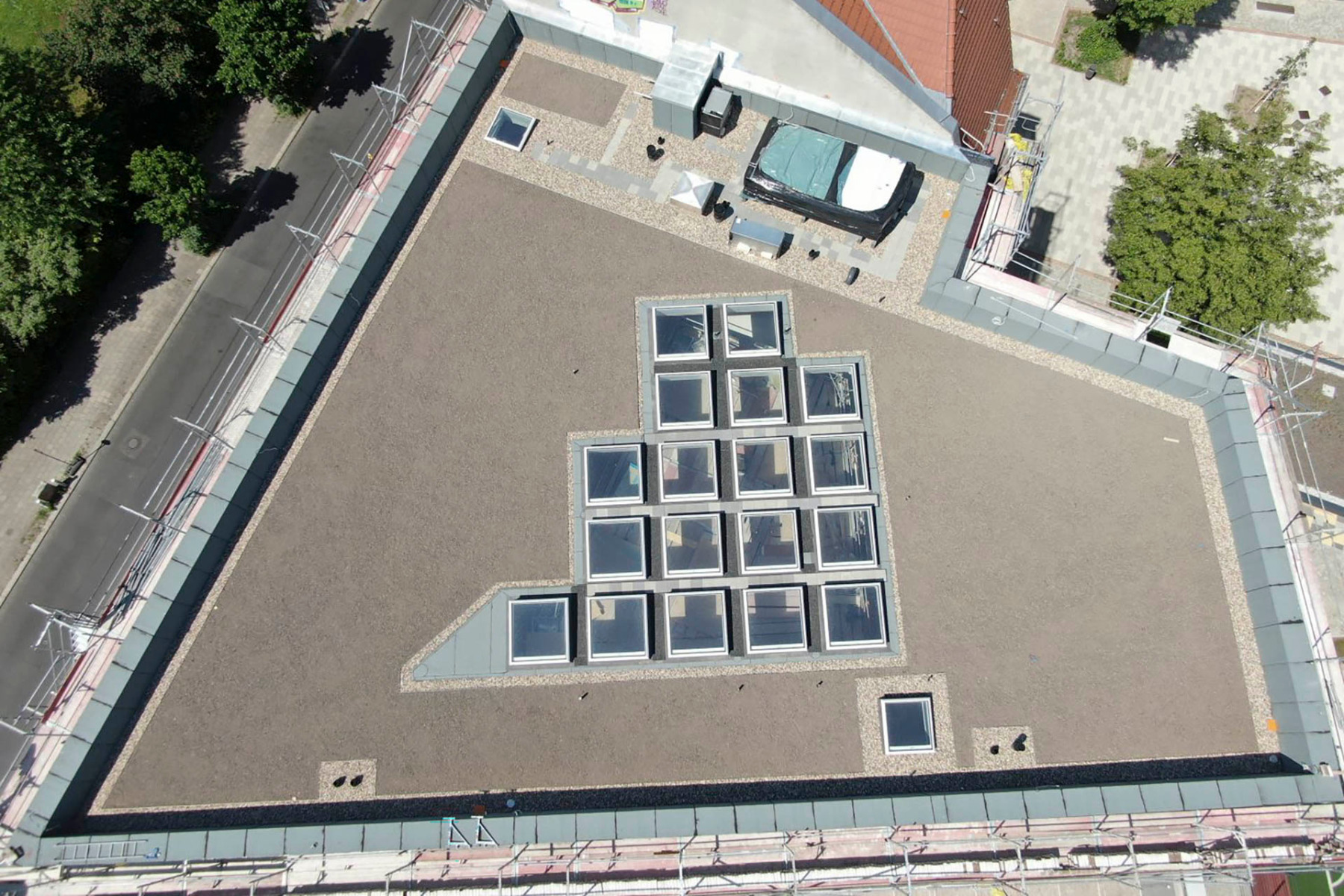

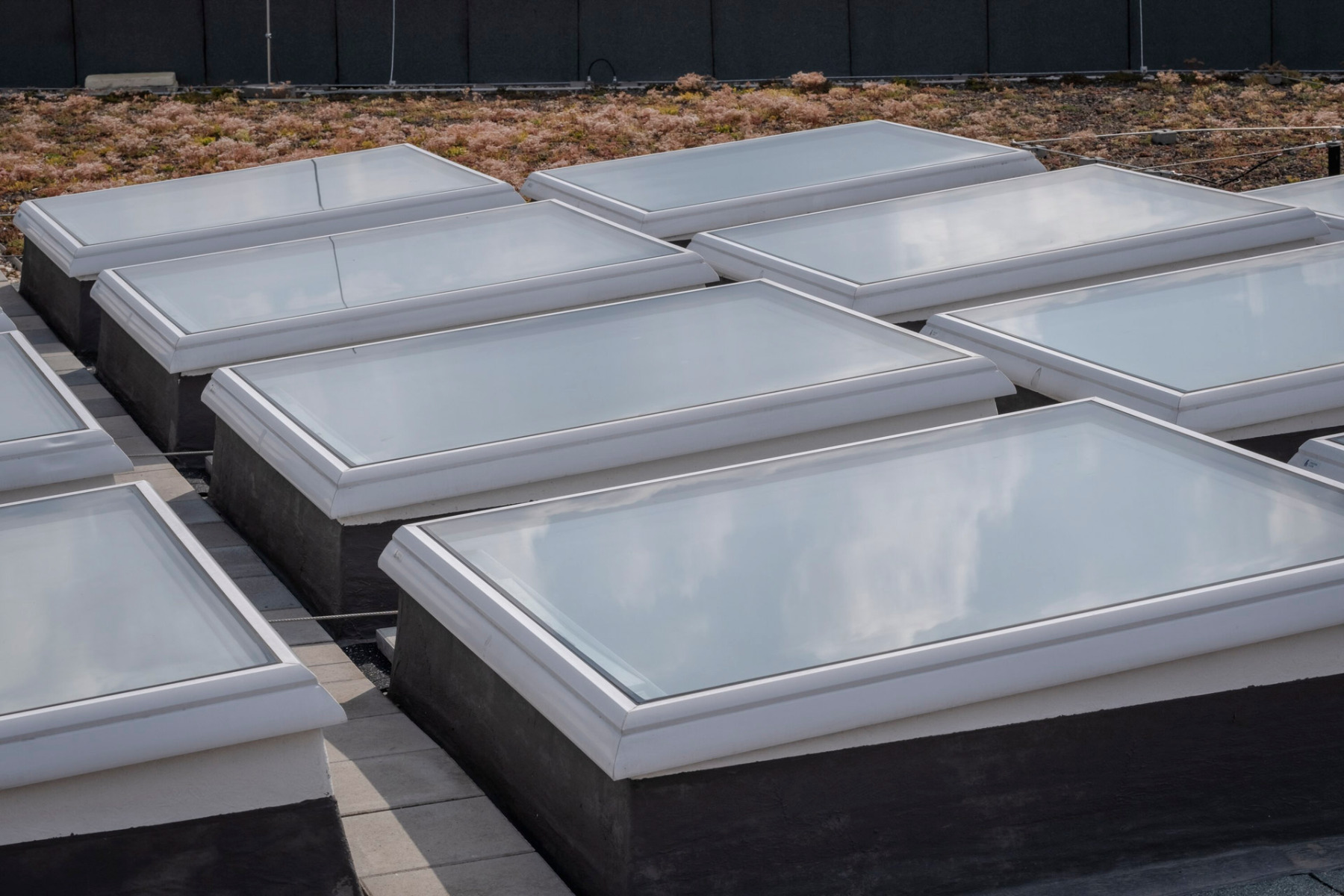

Von den 18 Flachdachfenstern wurden 16 in Stegbauweise verbaut, wodurch eine enge Anordnung der Elemente möglich wurde. © Lamilux

Das Licht fällt durch insgesamt 18 Flachdachfenster des Typs F100 von Lamilux in den durchgesteckten Raum. Die 1,5 x 1,5 m großen Elemente schaffen insgesamt eine 40,5 m² große Glasfläche. 16 der Fenster wurden in Stegbauweise geliefert, was eine enge Aneinanderreihung der Oberlichter auf der Holzunterkonstruktion ermöglichte.

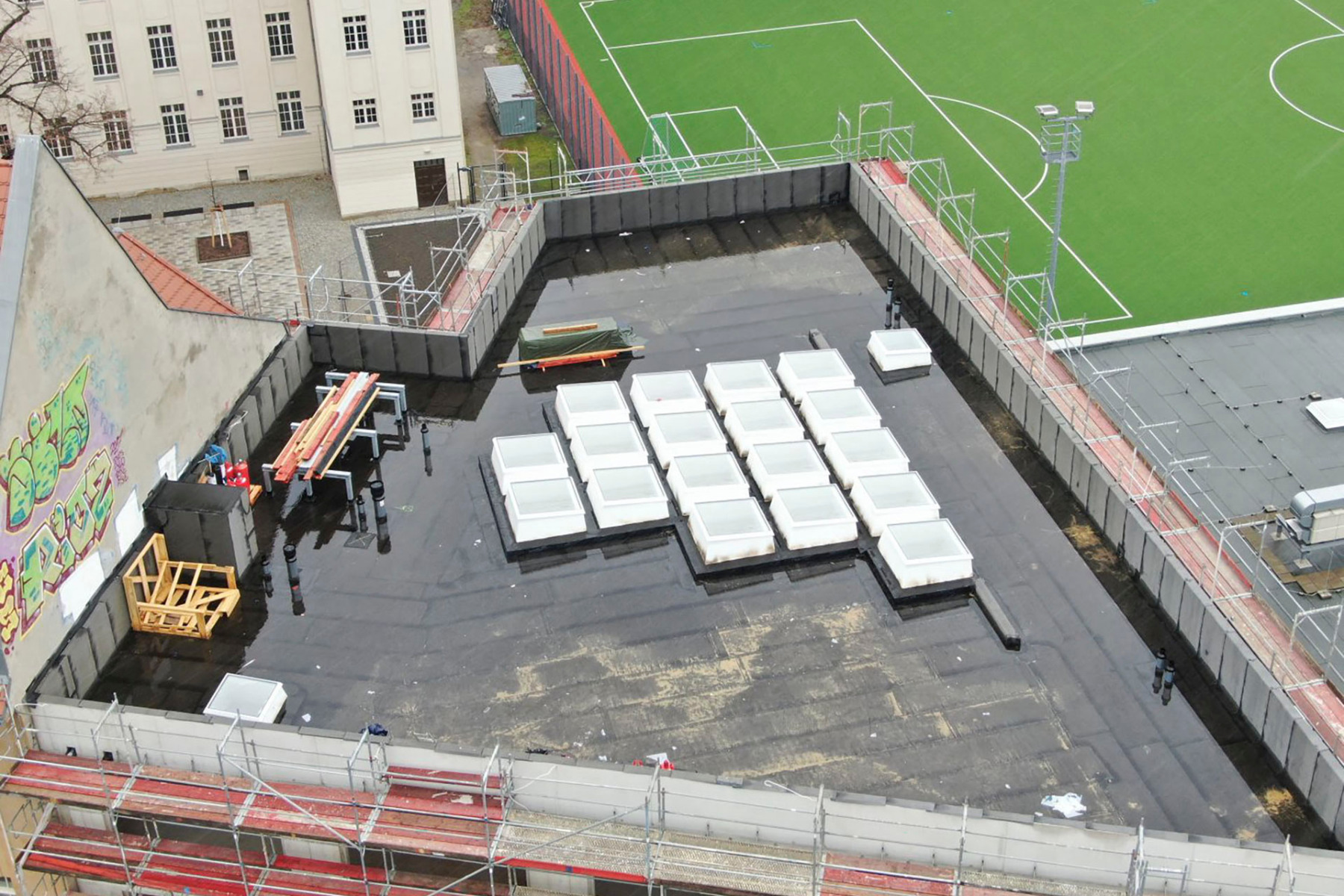

Die hohe Zahl an Durchdringungen sowie die enge Anordnung der Fensterelemente waren Thema bei der Dämmung und Abdichtung des Daches. Eine Herausforderung war dabei etwa die Gefälledämmung zwischen den Fensterelementen, um stehendes Wasser zu vermeiden. Für die Flächenabdichtung wählte das Planungsteam Bitumenbahnen, für die Detailanschlüssen kam eine Speziallösung von Triflex zum Einsatz.

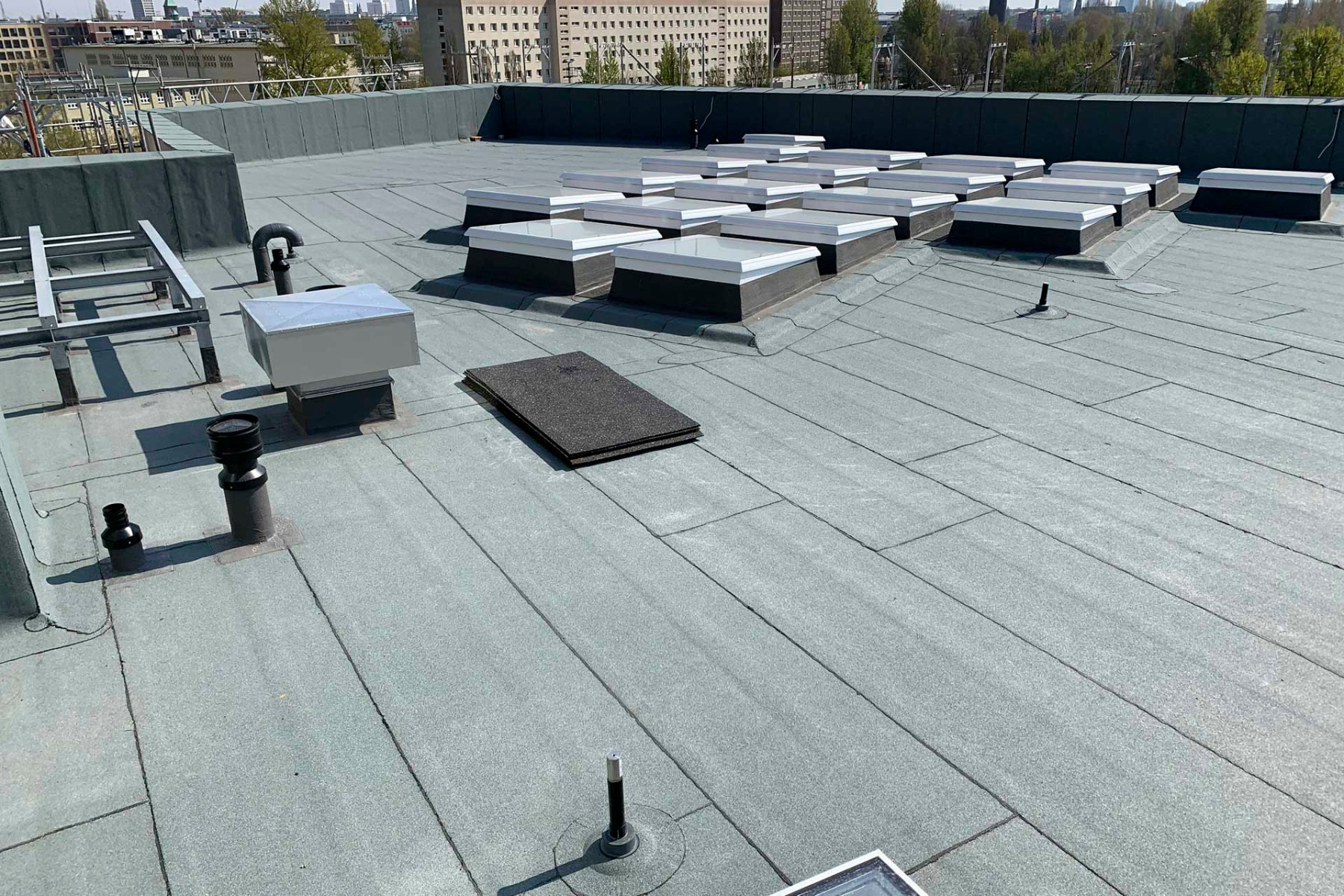

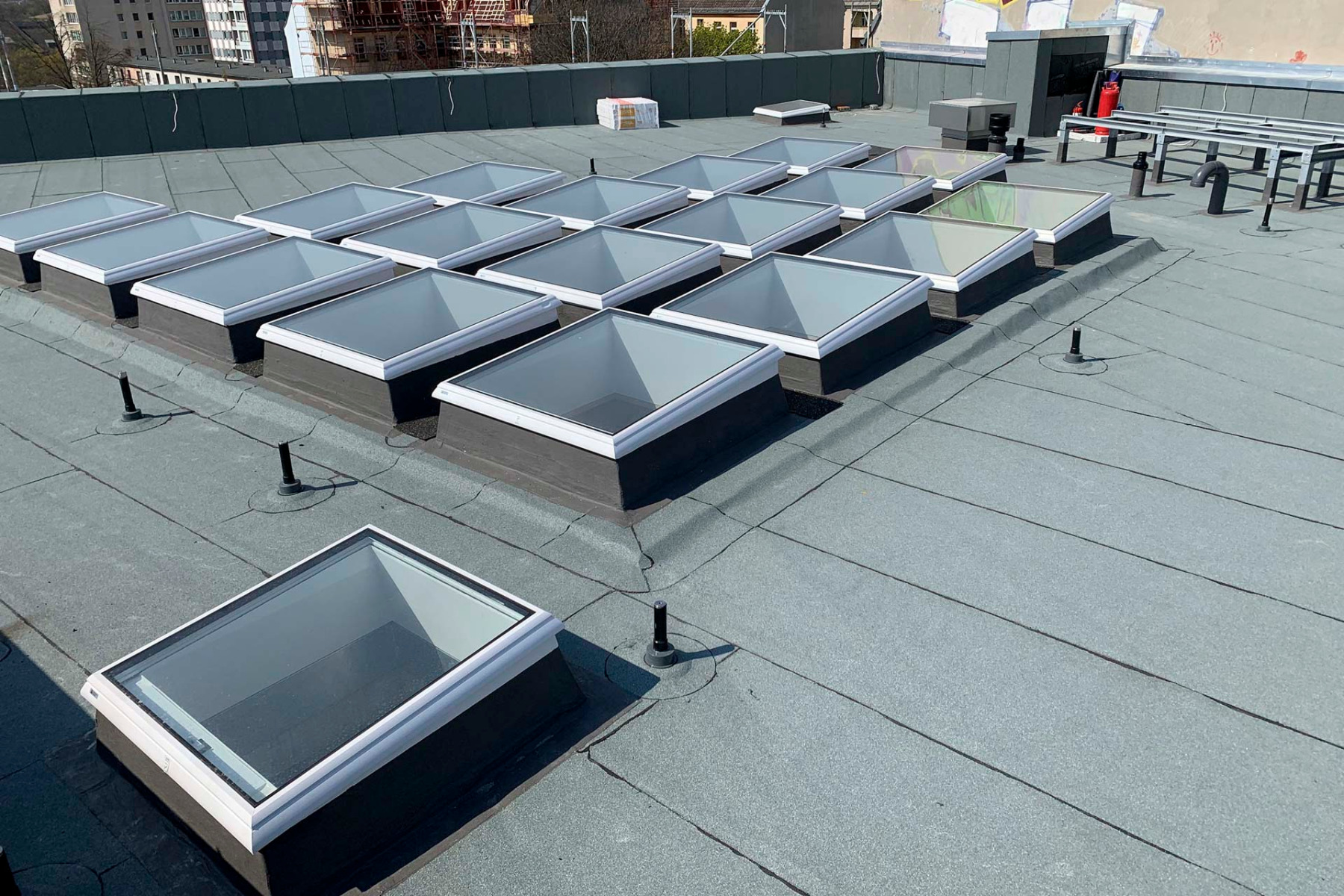

Die Abdichtung des Daches wurde mit Produkten von Triflex verwirklicht, wobei vor allem die Detailanschlüsse im Fokus standen. © Universum Dachbau

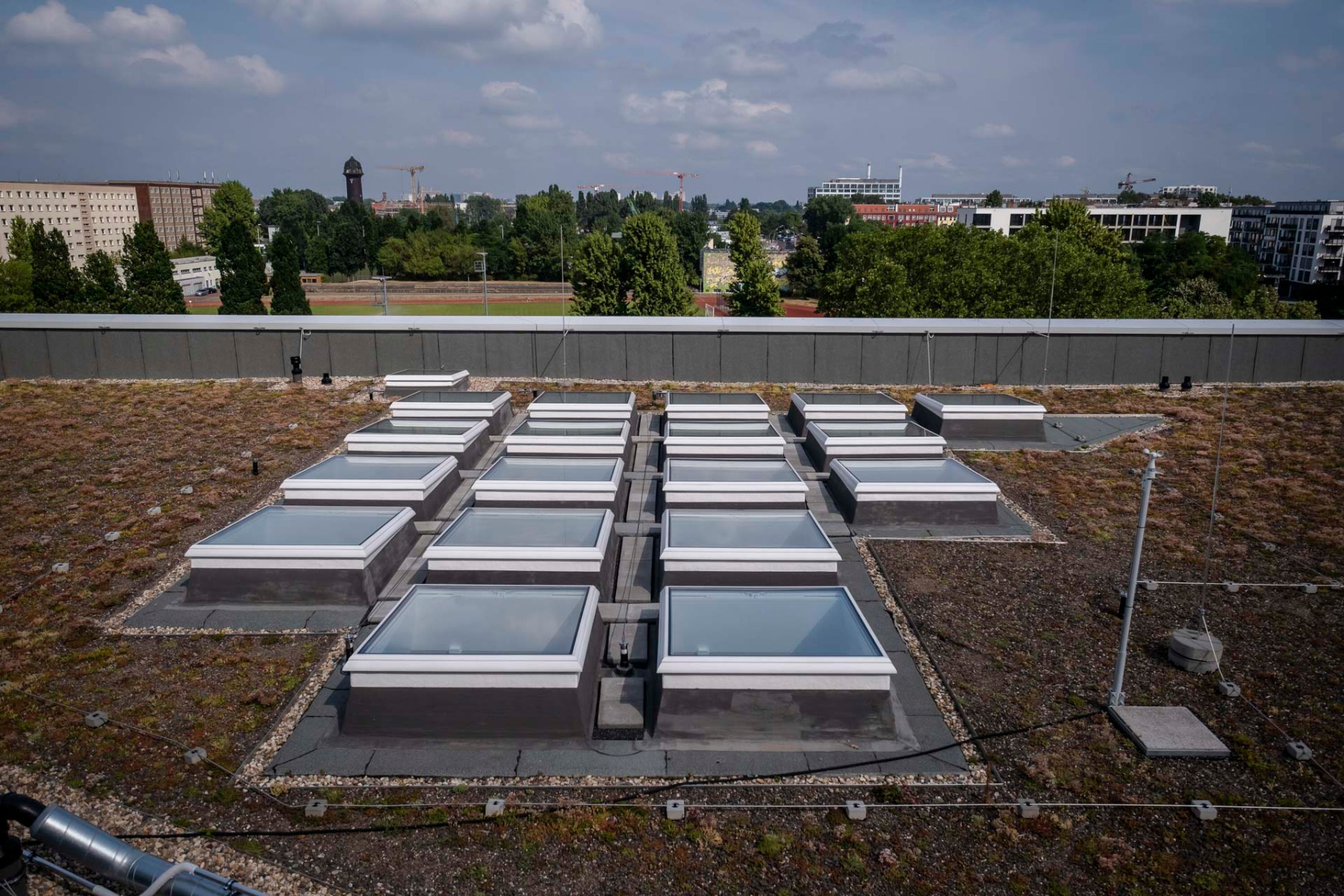

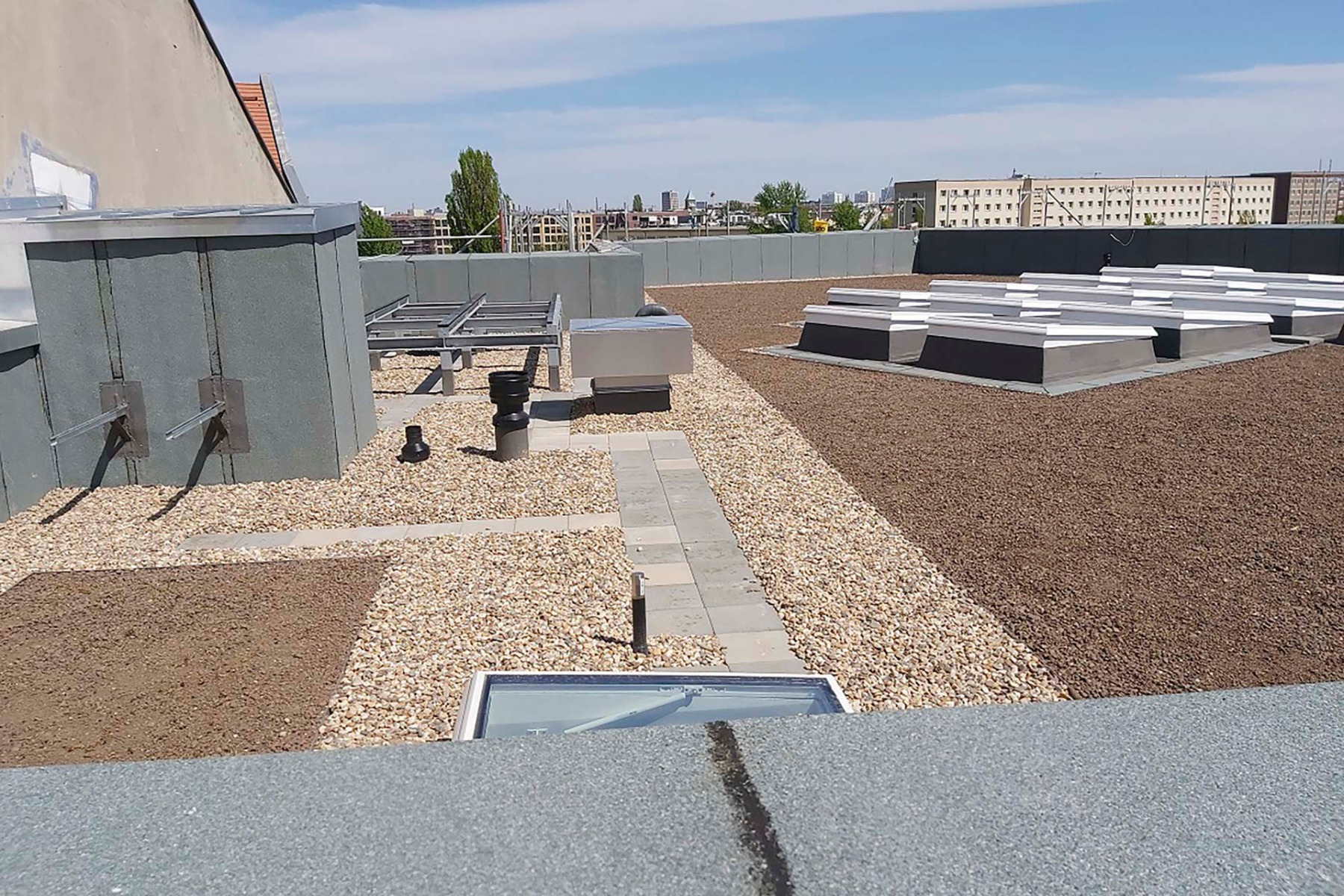

Das Planungsteam entschied sich für das Produkt ProDetail, ein Abdichtungssystem auf Polymethylmethacrylat (PMMA)-Basis. Es wird flüssig appliziert und mit einer Vlieseinlage verarbeitet. Letztere verleiht der Abdichtung hoch elastische sowie dynamisch rissüberbrückende Eigenschaften. Nach der Fertigstellung der Abdichtung wurde das Dach abschließend begrünt. CHI


Architektur: Numrich Albrecht Klumpp Architekten
Bauherr: Bezirksamt Friedrichshain/Kreuzberg, Berlin
Standort: Niemannstr. 3 10245 Berlin


Hersteller: Lamilux, Triflex
Produkte: Flachdach Fenster F100 (Lamilux); ProDetail und Bitumenbahnen (Triflex)
