Sonderkonstruktionen für den Edge Tower von BIG in Berlin

Lorem Ipsum: Zwischenüberschrift

Ein Gebäude mit 140 m Höhe fordert eine besondere Entwässerung. Noch etwas schwieriger war es beim Edge EastSide Tower, Berlin: Hier kommen versetzt angeordneten Versprünge hinzu. Um das Wasser sicher abzuführen, entwickelte das Ingenieurbüro Lesh mit den Spezialisten von Loro maßgeschneiderte Lösungen. Auf den Terrassen sorgt nun eine raumsparende, kaskadierende Entwässerung mit Retention für den zuverlässigen Abfluss – eine Sonderkonstruktion, genauso wie die Entwässerung der vertikalen Flächen, die die Terrassen frei vom Wasser der Fassade halten.

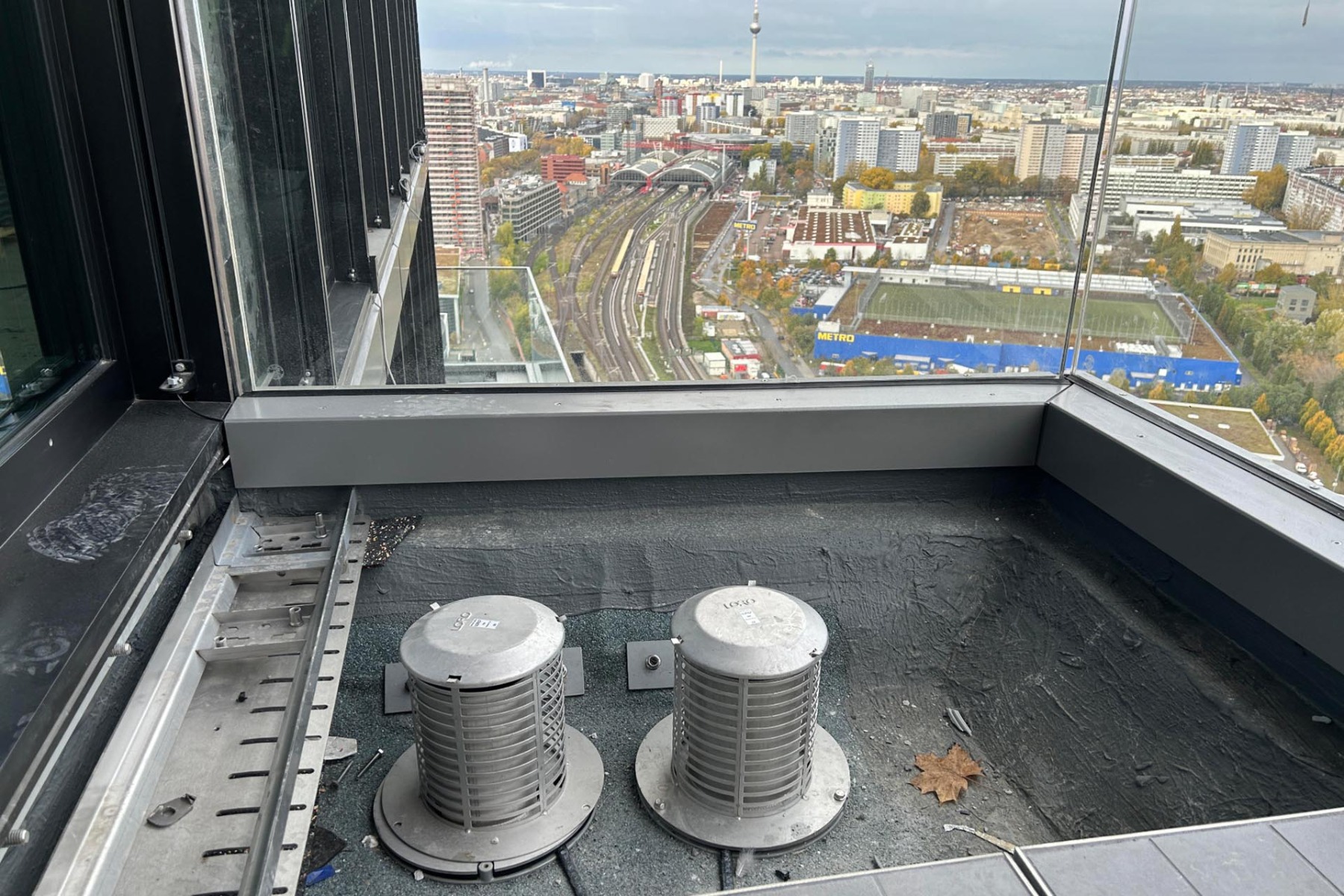

Entwässerung der Terrassen mit konventionellen Abläufen (oben) und Spezialabläufen mit Vierkantrohr. Durch die Retention ist sichergestellt, dass die Entwässerung auch bei Starkregen nicht überlastet wird. Die Niederschläge fließen von den oberen auf die darunterliegenden Terrassen, dort dann unter dem Gehbelag zu Haupt- und Not-(Retentions-)Abfluss am Ende des Balkons. © Loro

Lorem Ipsum: Zwischenüberschrift

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Duis autem vel eum iriure dolor in hendrerit in vulputate velit esse molestie consequat, vel illum dolore euf. (1000 Zeichen inkl. Leerzeichen)

Regen abführen: Zwei Systeme für Fassade und Terrassen

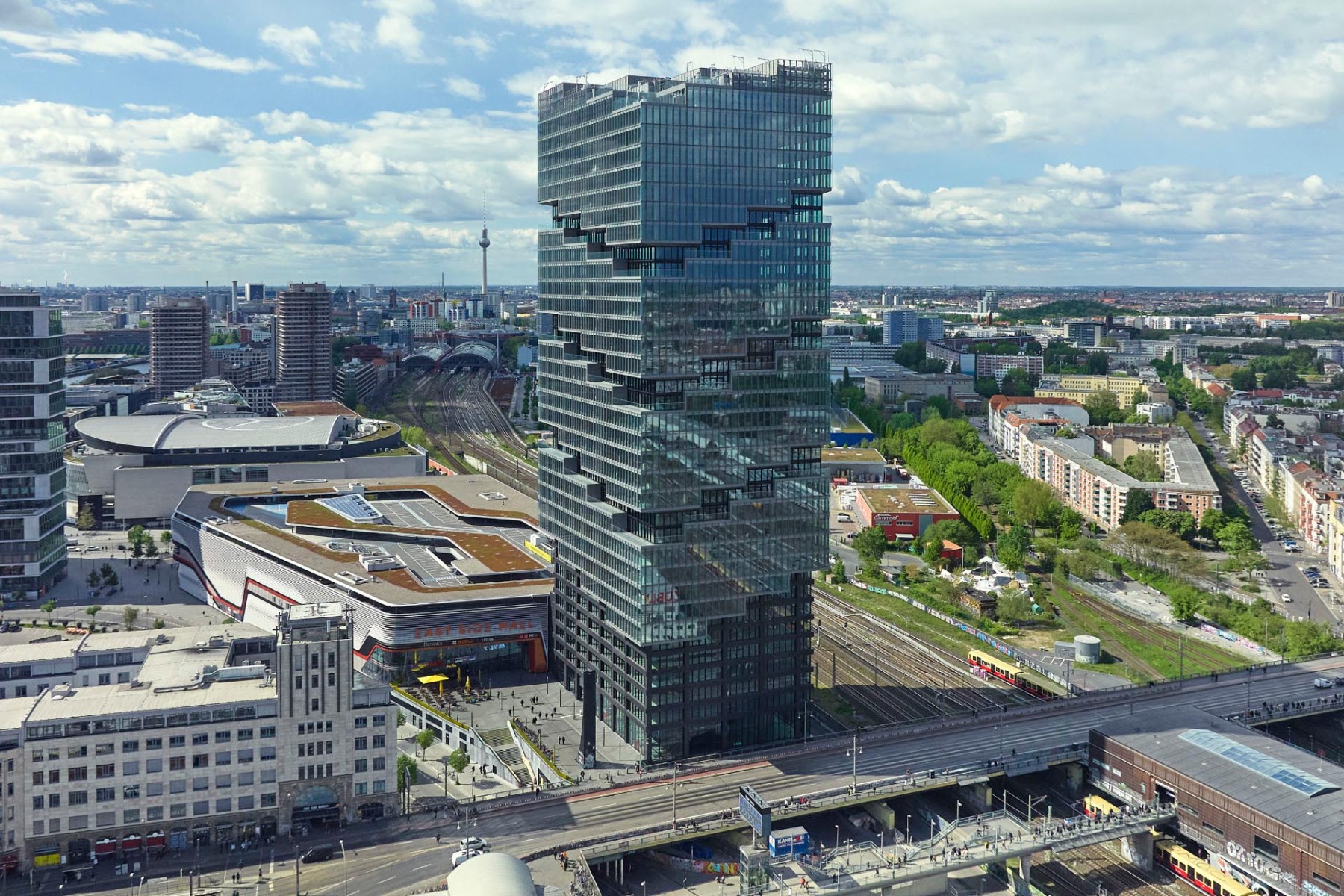

Der Neubau („Amazon-Tower“) beeindruckt mit ungewöhnlicher Kubatur: Das 140 m hohe Bürogebäude, entworfen vom Büro BIG Bjarke Ingels Group, durchbricht den glatten, statischen Fassadenaufbau mit Einschüben und Versprüngen. Ein Beispiel für herausragende Technik am Gebäude ist die Entwässerung: Hierzu entwickelten das Ingenieurbüro Lesh und die Profis von Loro ein ausgeklügeltes Konzept mit zwei unabhängigen Systemen – zusätzlich zur Entwässerung des Flachdachs.

© Loro

Fassade

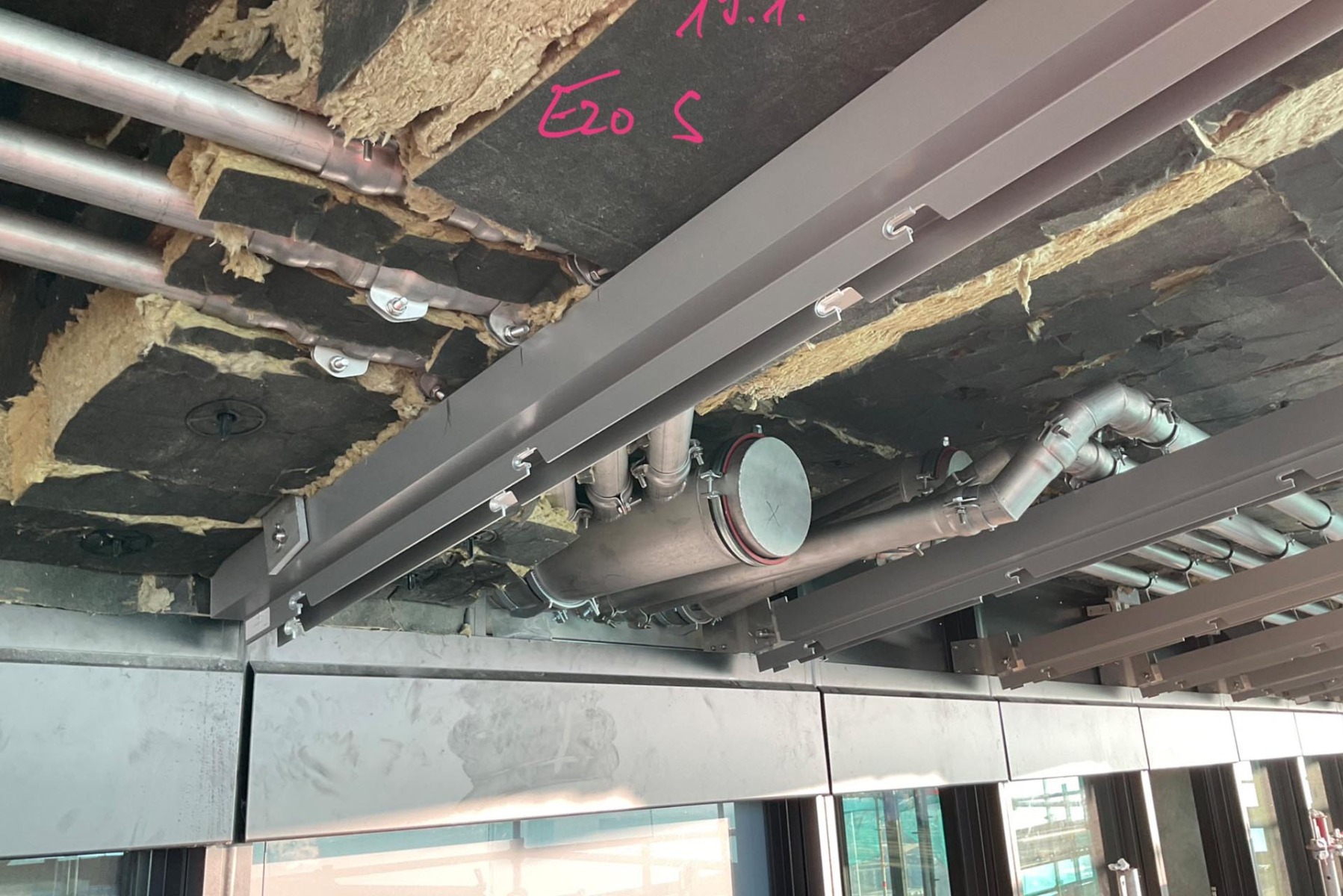

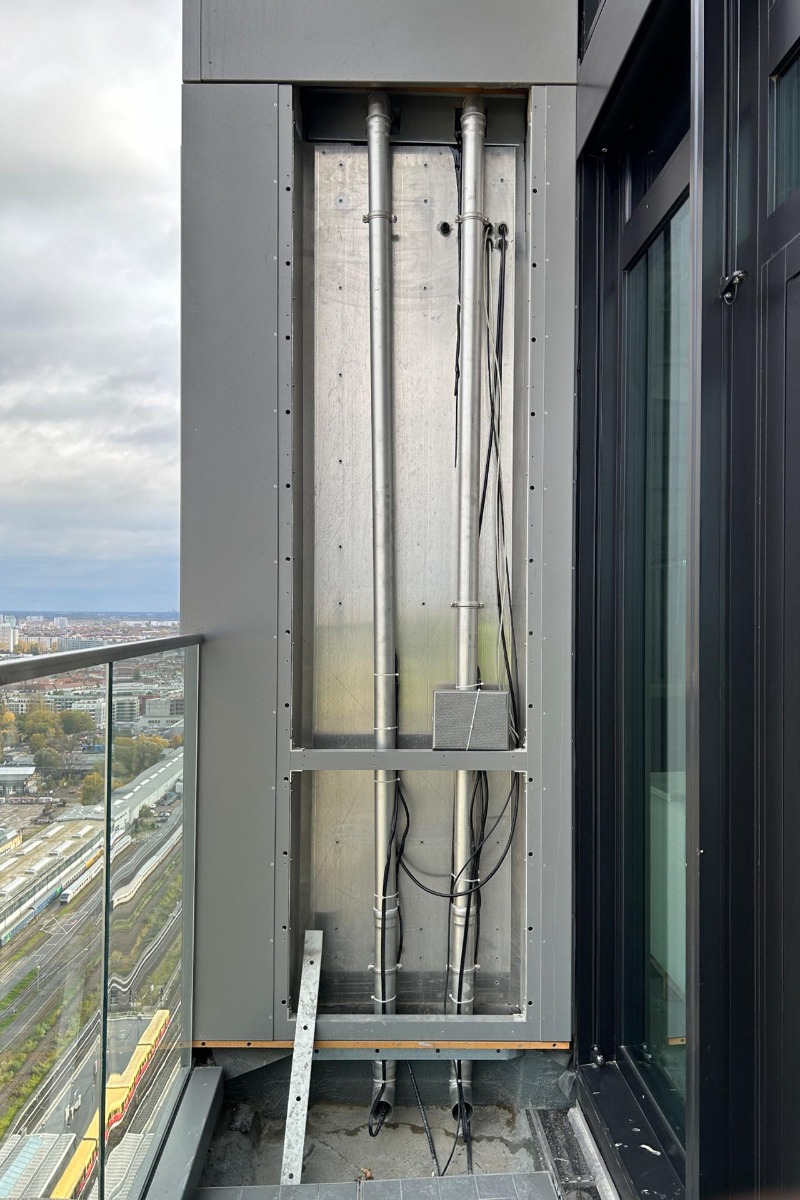

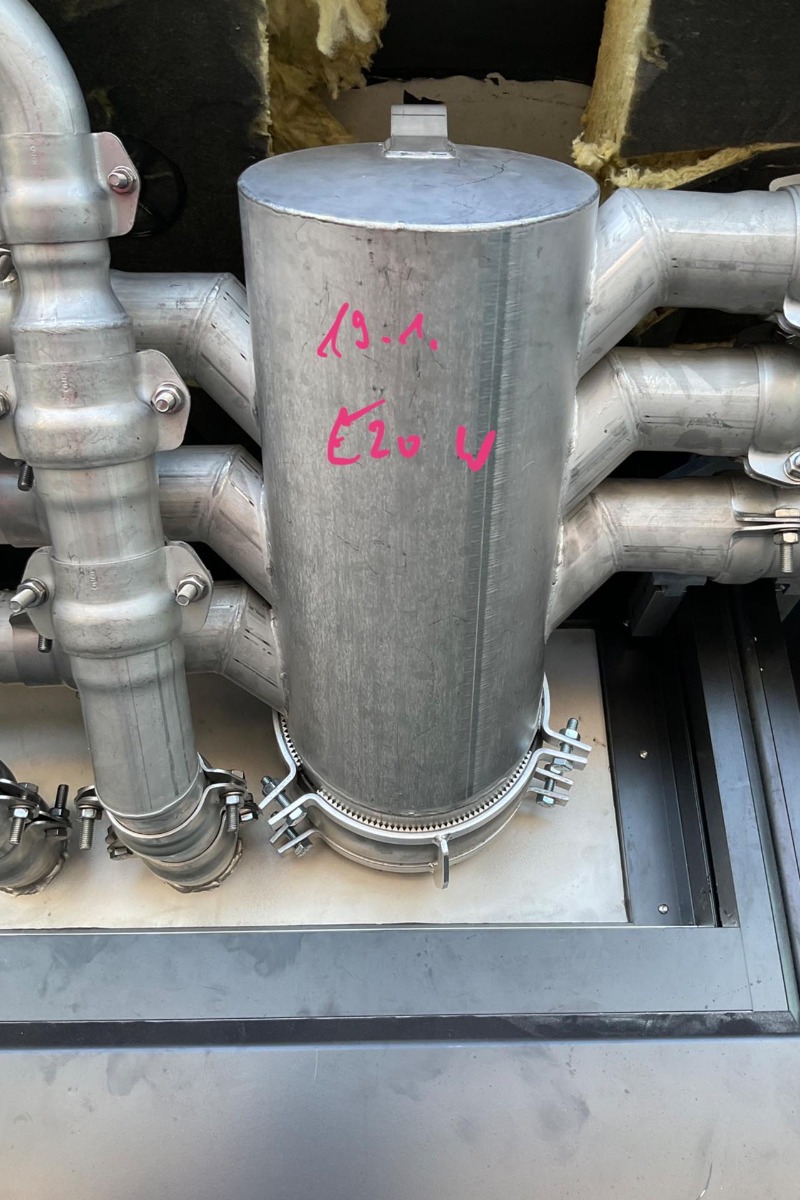

Niederschläge, die von der Fassade zu den Terrassen ablaufen, sind also gesondert abzuführen. Dafür wurden oberhalb der Terrassen kleine Abläufe (Loro-X Drainjet-Mini-Abläufe) installiert, die das Wasser von außen nach innen ableiten – als Unterdruck-Entwässerung. So bleiben die Abwasserleitungen schlank, bezogen auf die Wassermenge. Dennoch beeindruckt das System schon durch seine Größe: Drei sechsfach-Abzweige und acht dreifach-Abzweige in DN 150 bzw. DN 200 sorgen über vier Gurte dafür, dass Niederschläge in die Kanalisation gelangen. Die beiden Systeme sind unabhängig voneinander. Das Hochhaus erfüllt den DGNB-Standard Platin.
