Luftbasiertes BTA-Lüftungssystem

Die Planer der Arge Diehl Freischlad Schmees und Wagner Architekten haben die Theodor-Heuss-Schule in Wetzlar als Hybridbau in Passivhausbauweise konzipiert. Der 2023 eröffnete Schulkomplex besteht aus vier Baukörpern und bietet Platz für rund 1400 Schülerinnen.

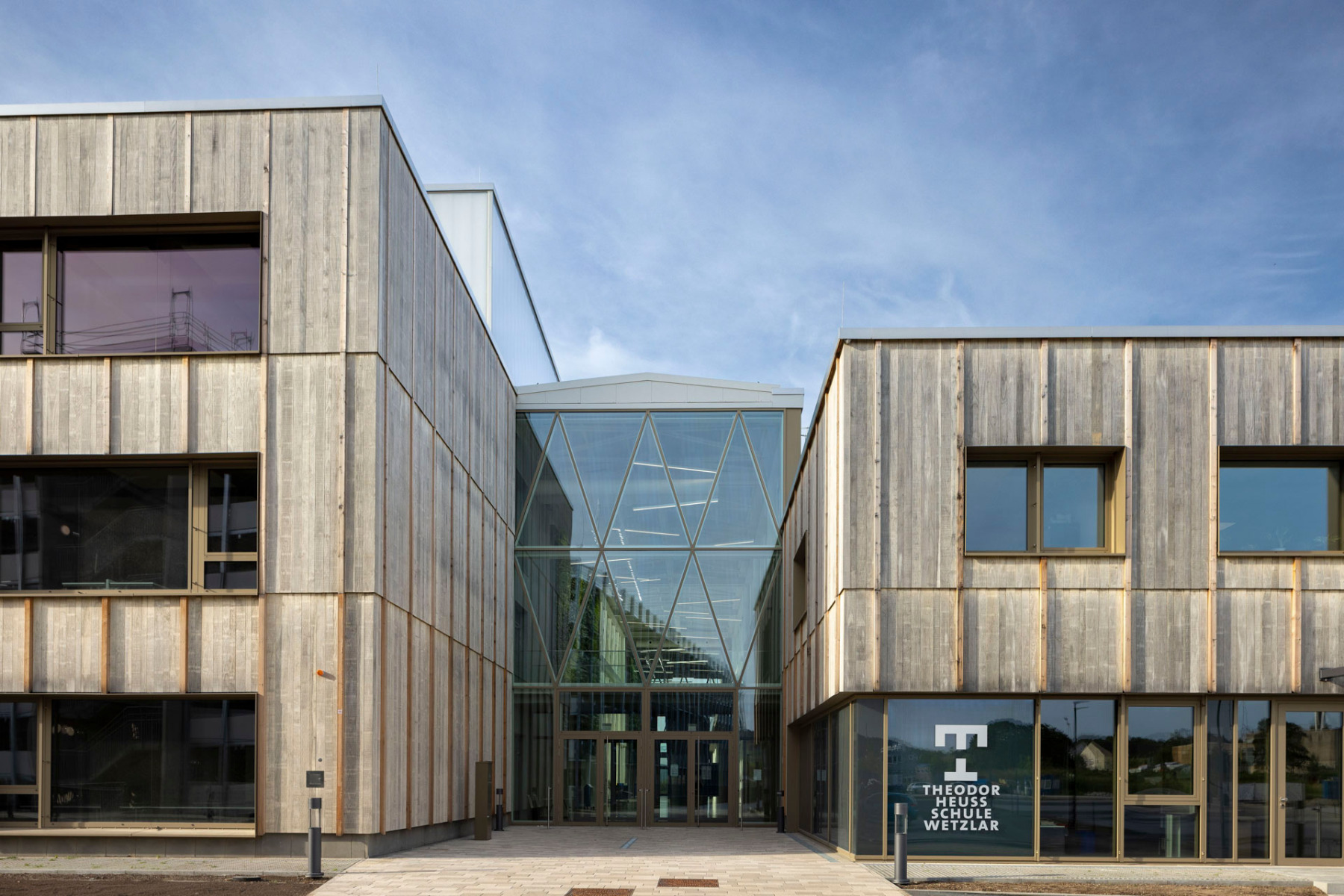

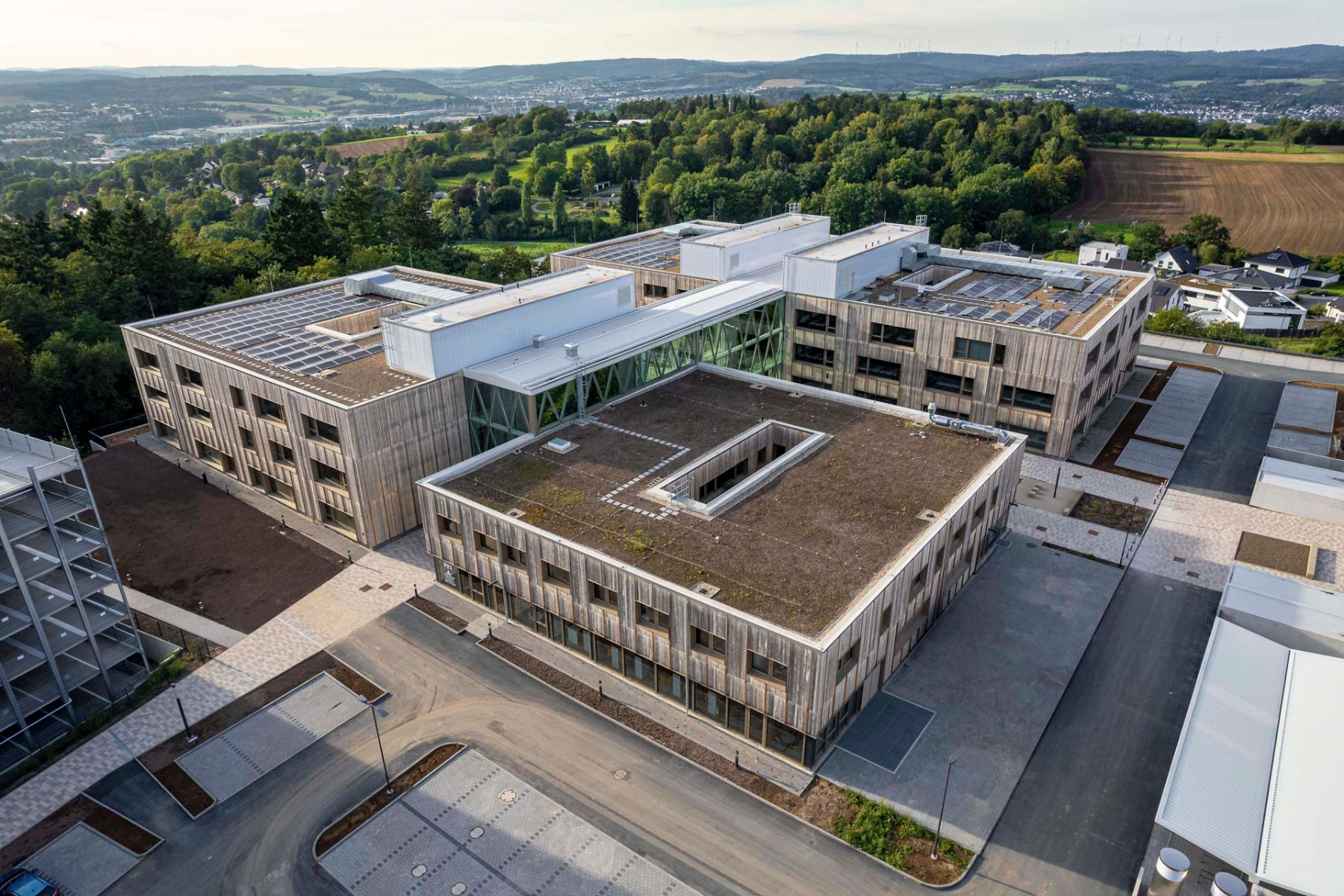

Der Neubaukomplex besteht aus vier Baukörpern, die über eine gläserne Pausenhalle verbunden sind. © Frank Schulte Photography

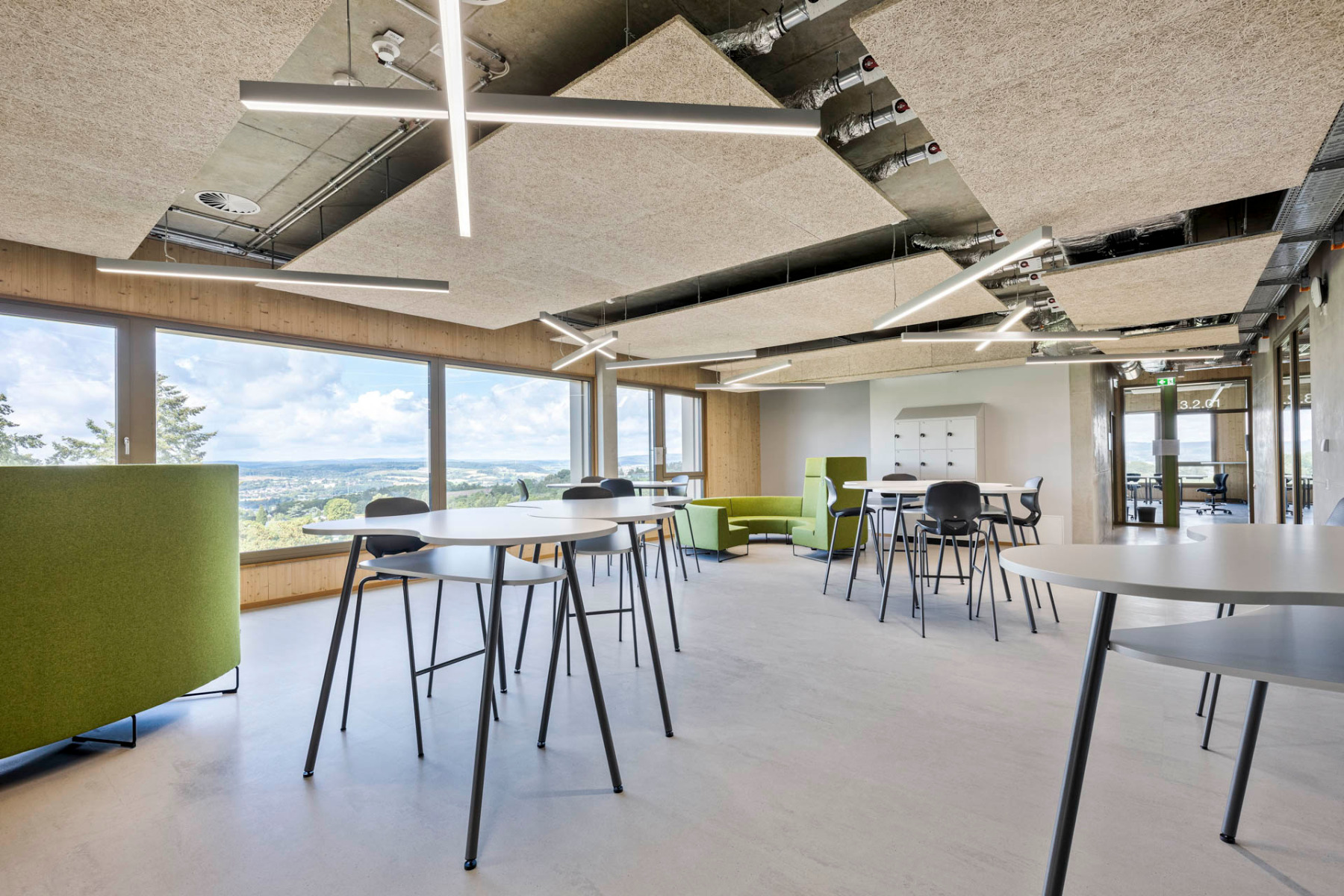

Das BTA-Lüftungssystem Concretcool von Kiefer Klimatechnik versorgt alle Räume mit Frischluft. © Frank Schulte Photography

Bauteilaktivierung mit Lüftung

Bei der Planung von Belüftung und Kühlung arbeiteten die für die TGA zuständigen Rempe Polzer Ingenieure mit Kiefer Klimatechnik zusammen. Deren Concretcool System nutzt frische Luft als Energieträger und vereint Bauteilaktivierung (BTA) mit Lüftungsfunktion.

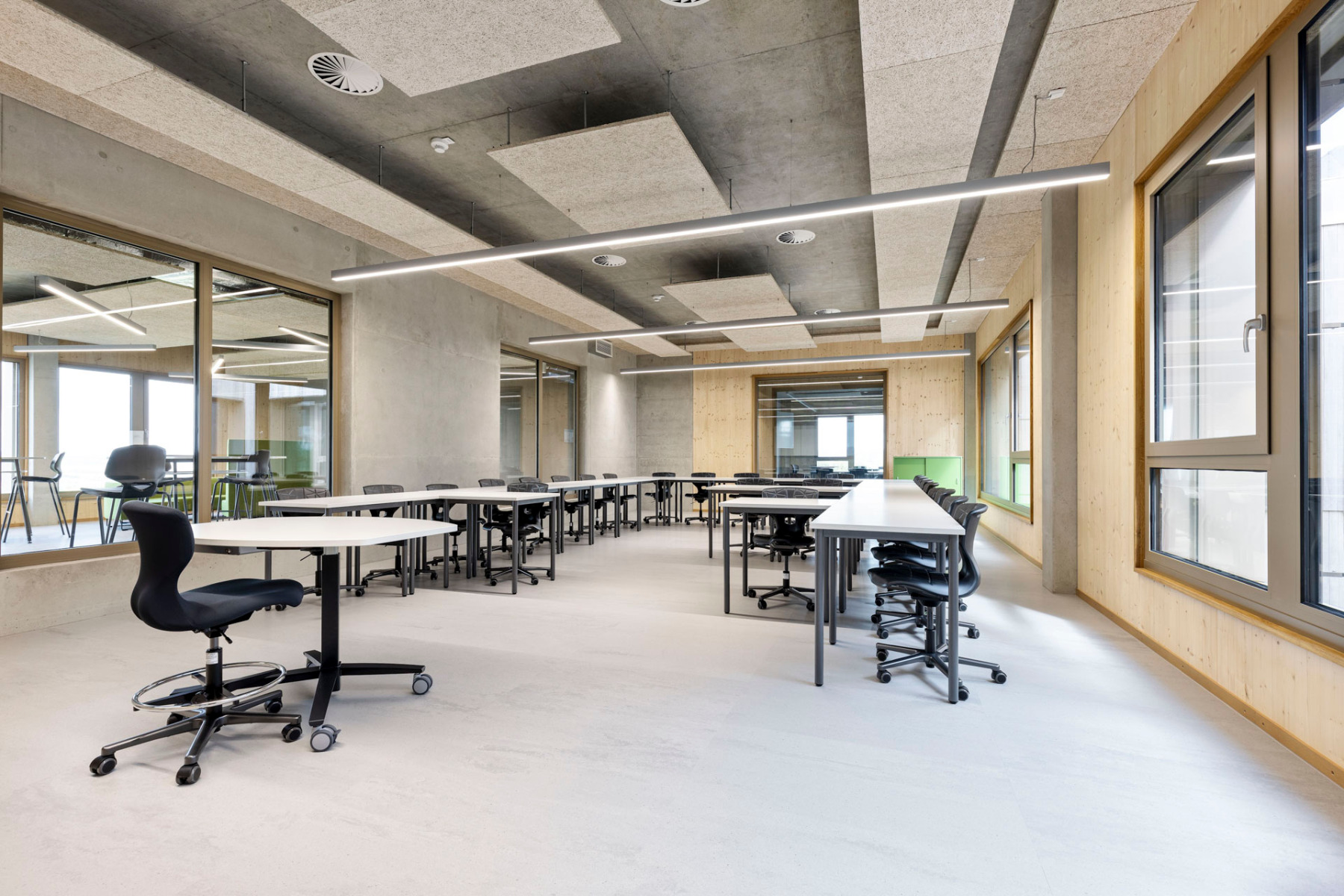

Kiefer Decken-Luftauslässe bringen die Zuluft in die Räume und bieten eine sehr hohe Induktion. Die Zuluft durchströmt zuerst die in der Decke einbetonierten Aluminium-Kühlrohre.

© Frank Schulte Photography

4,3 km Kühlrohre in den Decken

Rund 4300 m Kühlrohre sind in einer konditionierten Nutzfläche von 6065 m² in den Stahlbetondecken der Gebäude verlegt. Die Betonmasse fungiert als Kälte- oder Wärmespeicher. Unter 14 °C kühle Außenluft mit einem Volumenstrom von 6 bis 7,5 m³/hm² durchströmt die Kühlrohre und wird auf annährend Deckentemperatur erwärmt.

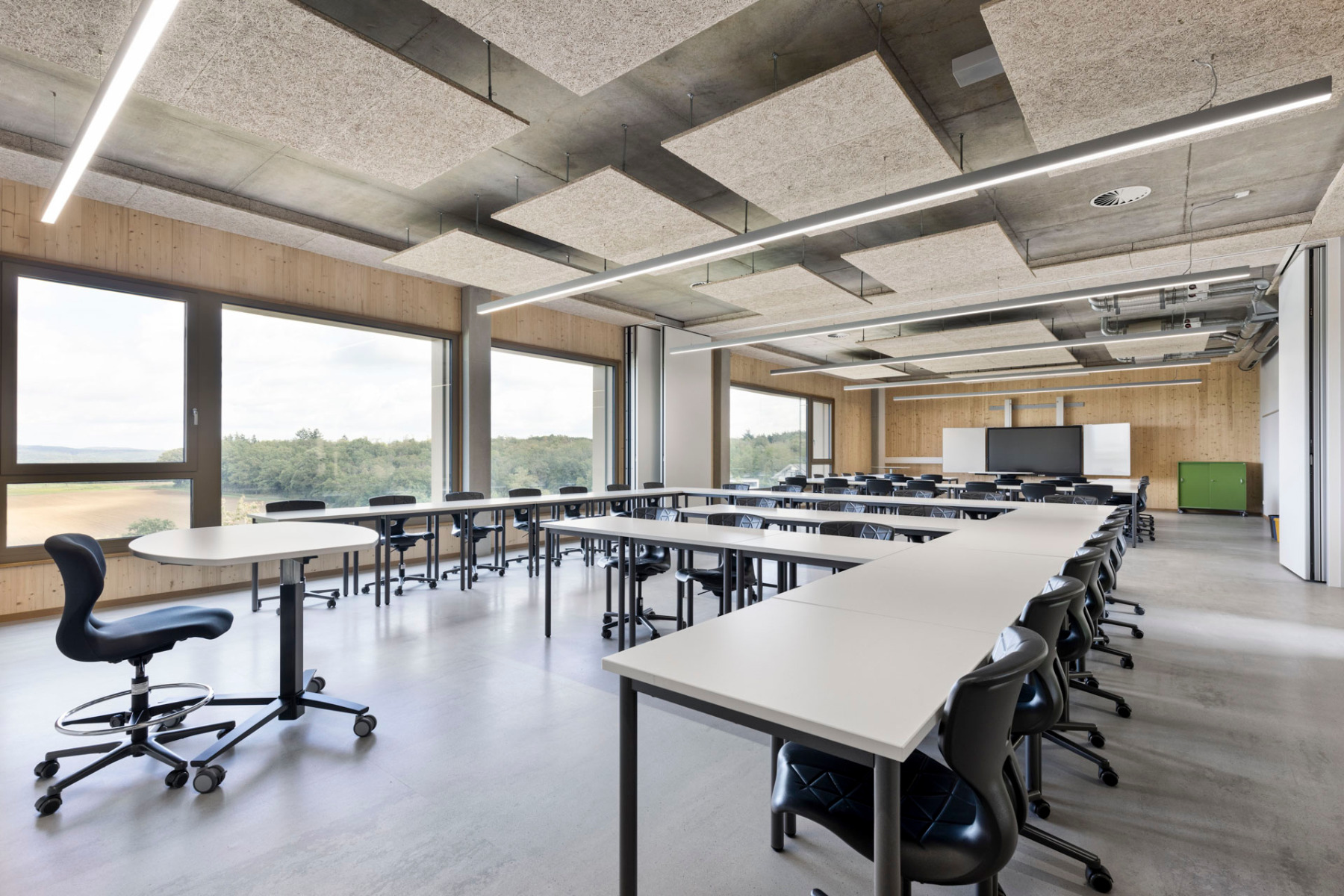

Concretcool ermöglicht glatte Deckenansichten, die Kiefer-Luftauslässe sind flächenbündig in die Betondecken integriert. © Frank Schulte Photography

Indirekte Kühlung im Sommer

An heißen Tagen gibt es eine unterstützende adiabate, indirekte Kühlung der Zuluft: die Abluft wird mit fein vernebeltem Wasser besprüht. Die Verdunstungskälte wird über einen Rotationswärmetauscher auf die Zuluft für die Räume übertragen. Zudem verhindert die hohe Speicherkapazität des Massivbaus ein unmäßiges Überhitzen der Räume.

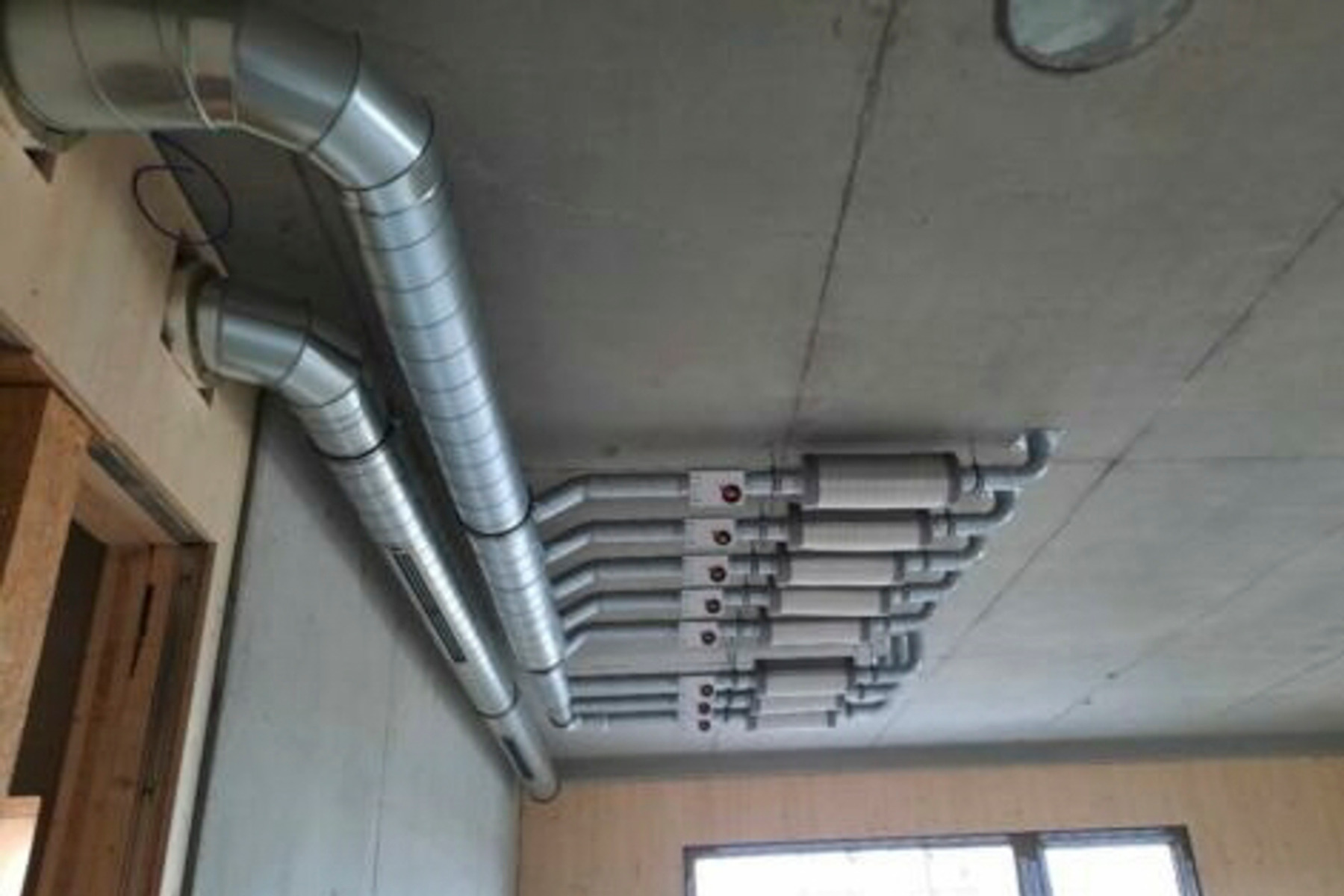

Unteransicht der ausgeschalten Betondecke mit Anschluss an das RLT-Lüftungssystem, © Kiefer Klimatechnik

Frischluft über Deckendralldurchlässe

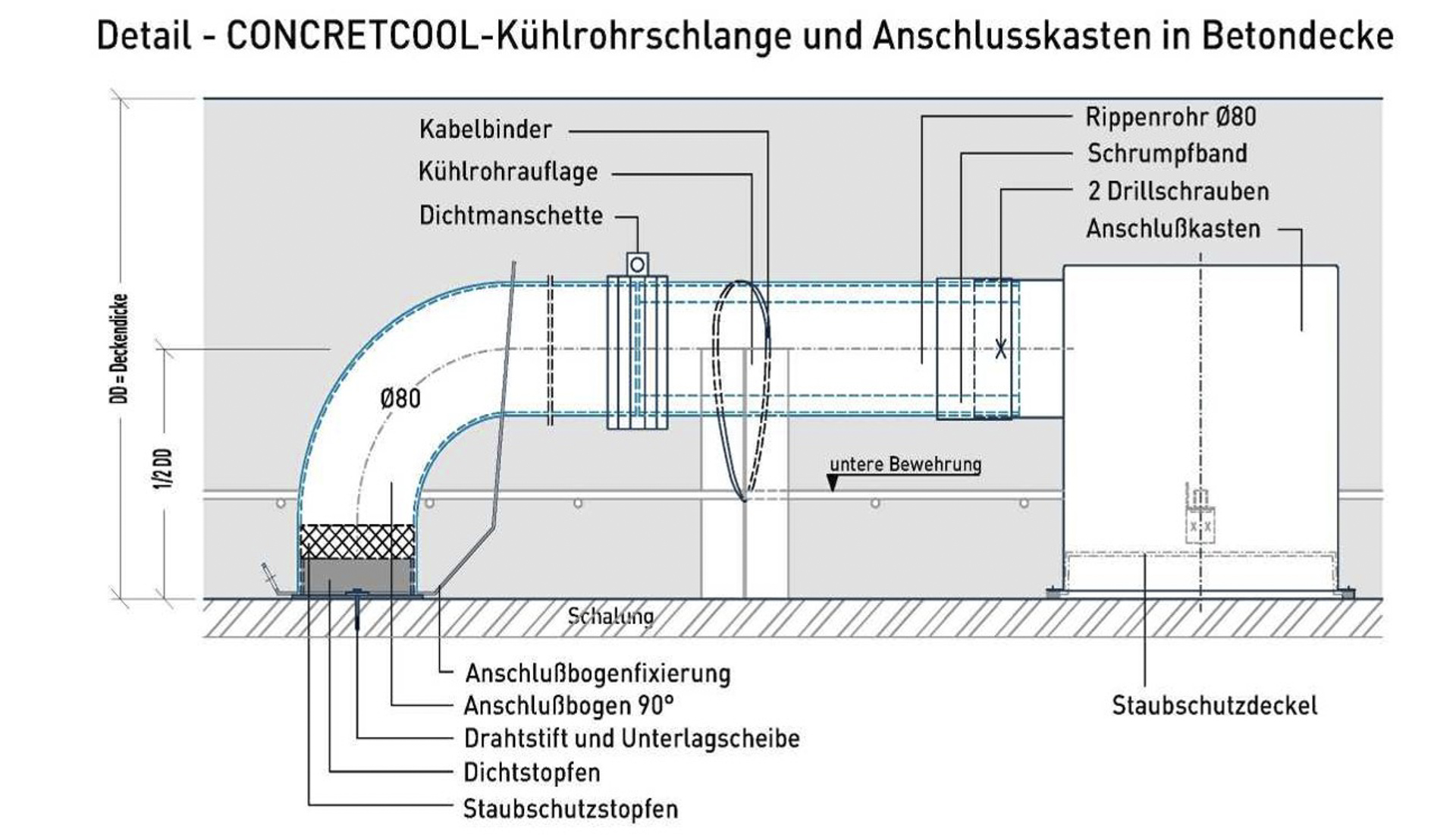

Die innenberippten Kühlrohre in der Decke verlaufen von den Fluren aus zu den einbetonierten Anschlusskästen der Kiefer Deckendralldurchlässe Typ GLS 400. Sie bringen die Zuluft als hygienische Frischluft zugfrei in die Räume ein. Laut Kiefer erfolgt dieser Prozess selbstregulierend und quasi schwankungsfrei mit hoher Temperaturstabilität. HK
