Fußgängerbrücke in Tschechien

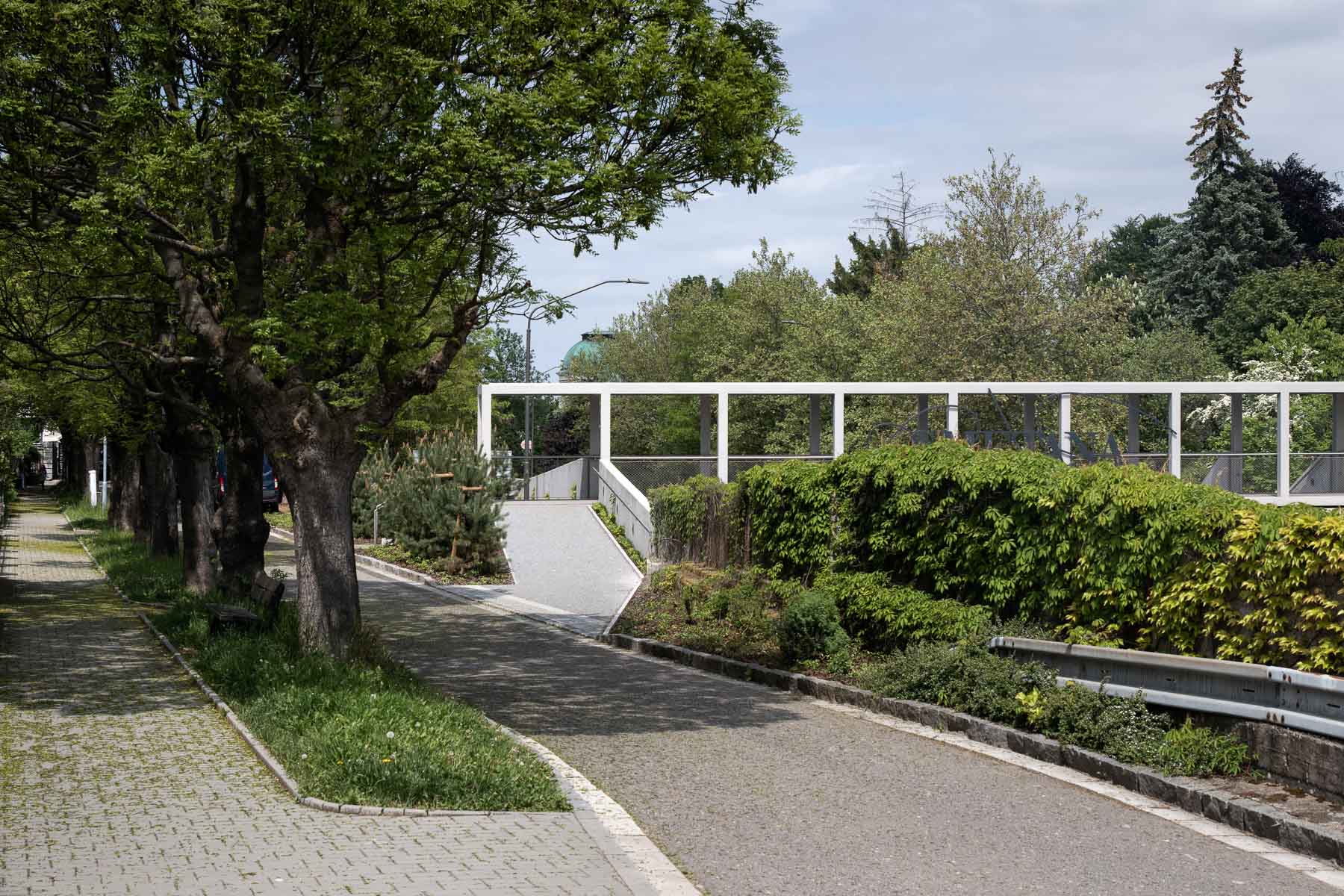

Die neue Fußgängerbrücke in Litomyšl von Ehl & Koumar Architekten, die die ursprüngliche Überführung aus dem Jahr 1981 ersetzt, bietet eine barrierefreie Fußgängerverbindung zum Stadtzentrum und macht den Weg über die stark befahrene Straße attraktiver.

Konstruktion

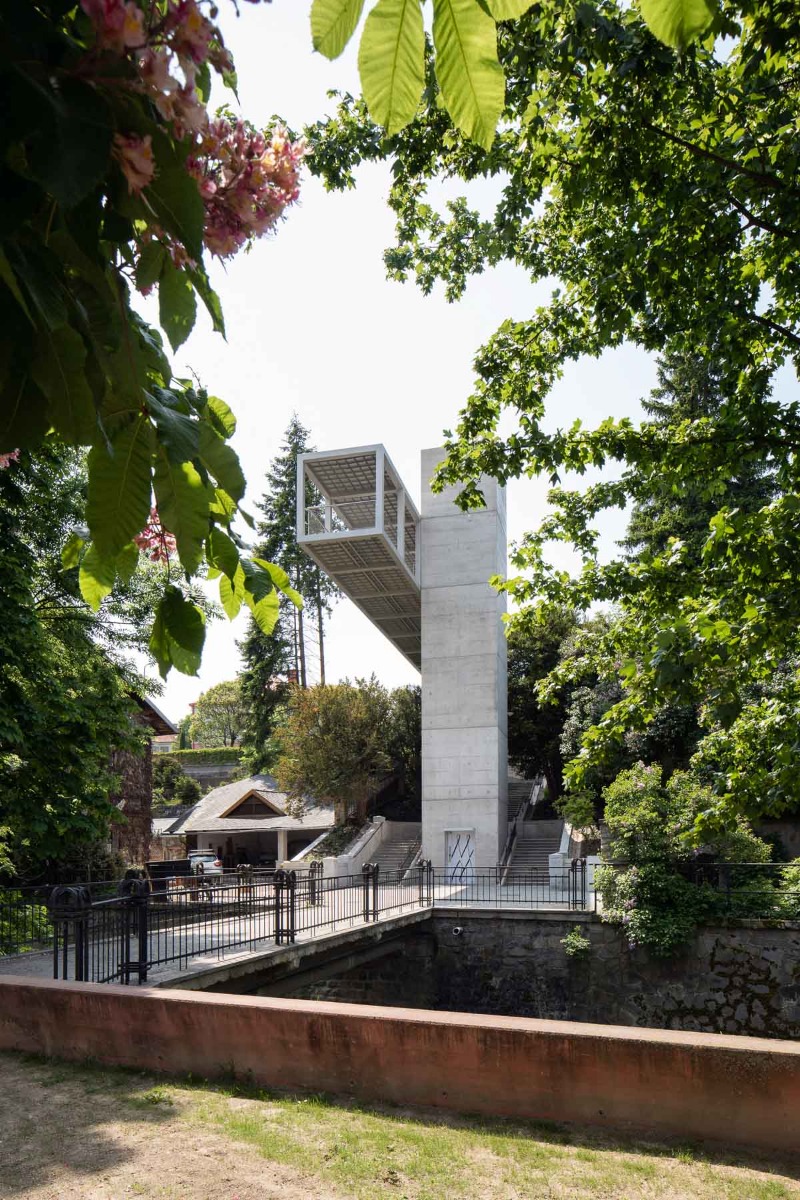

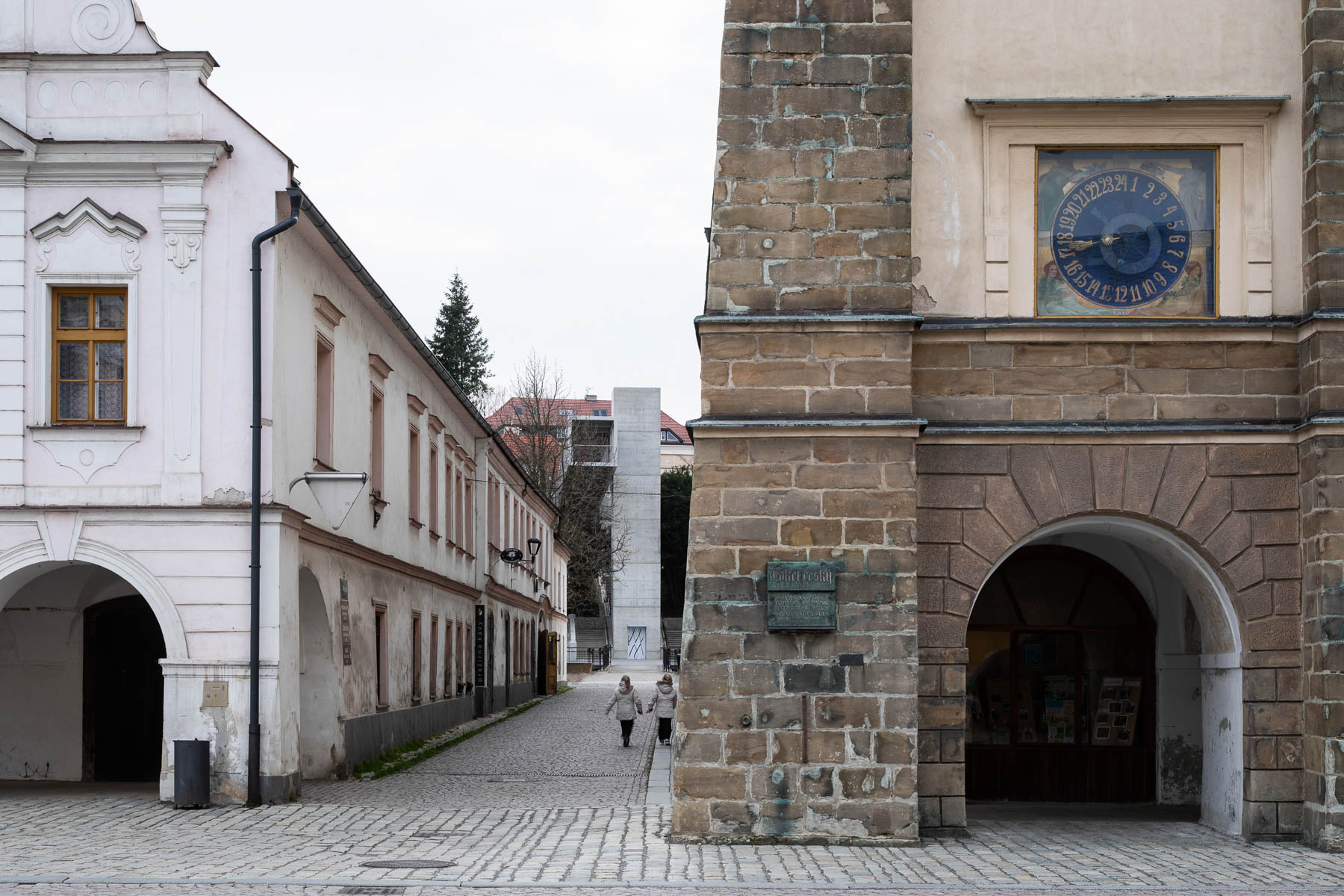

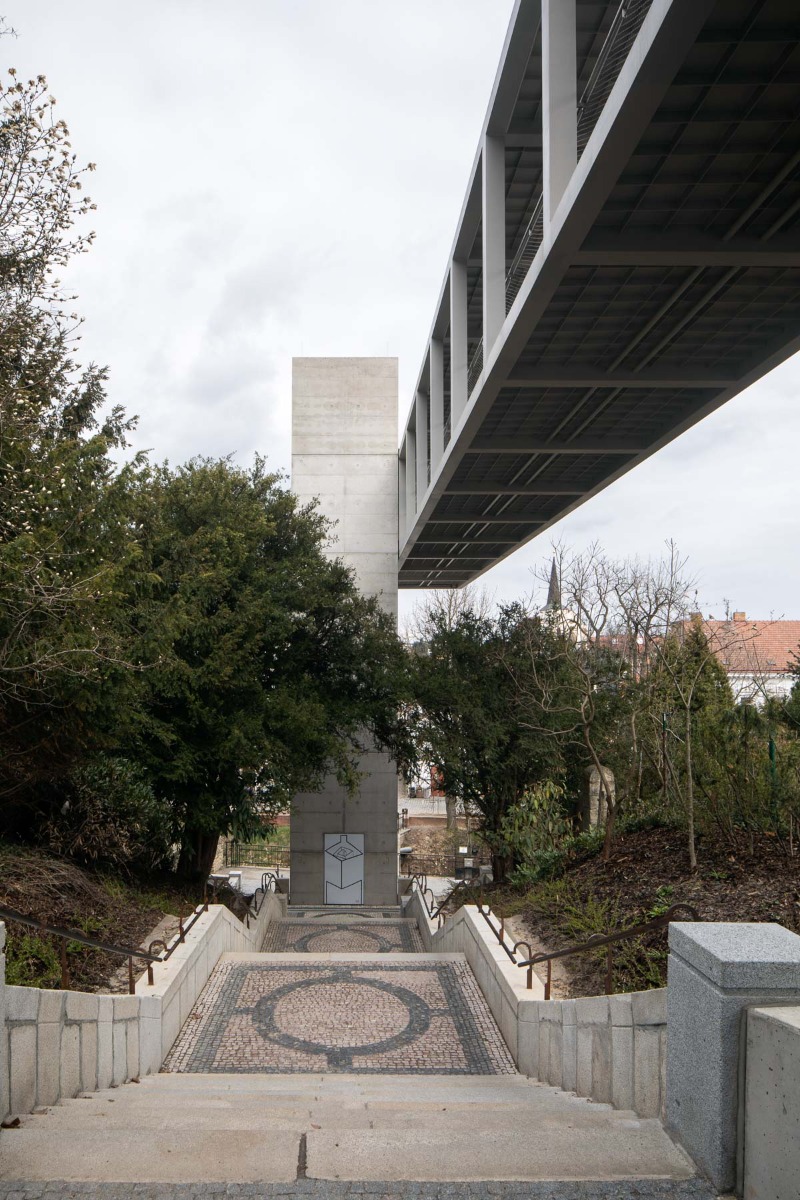

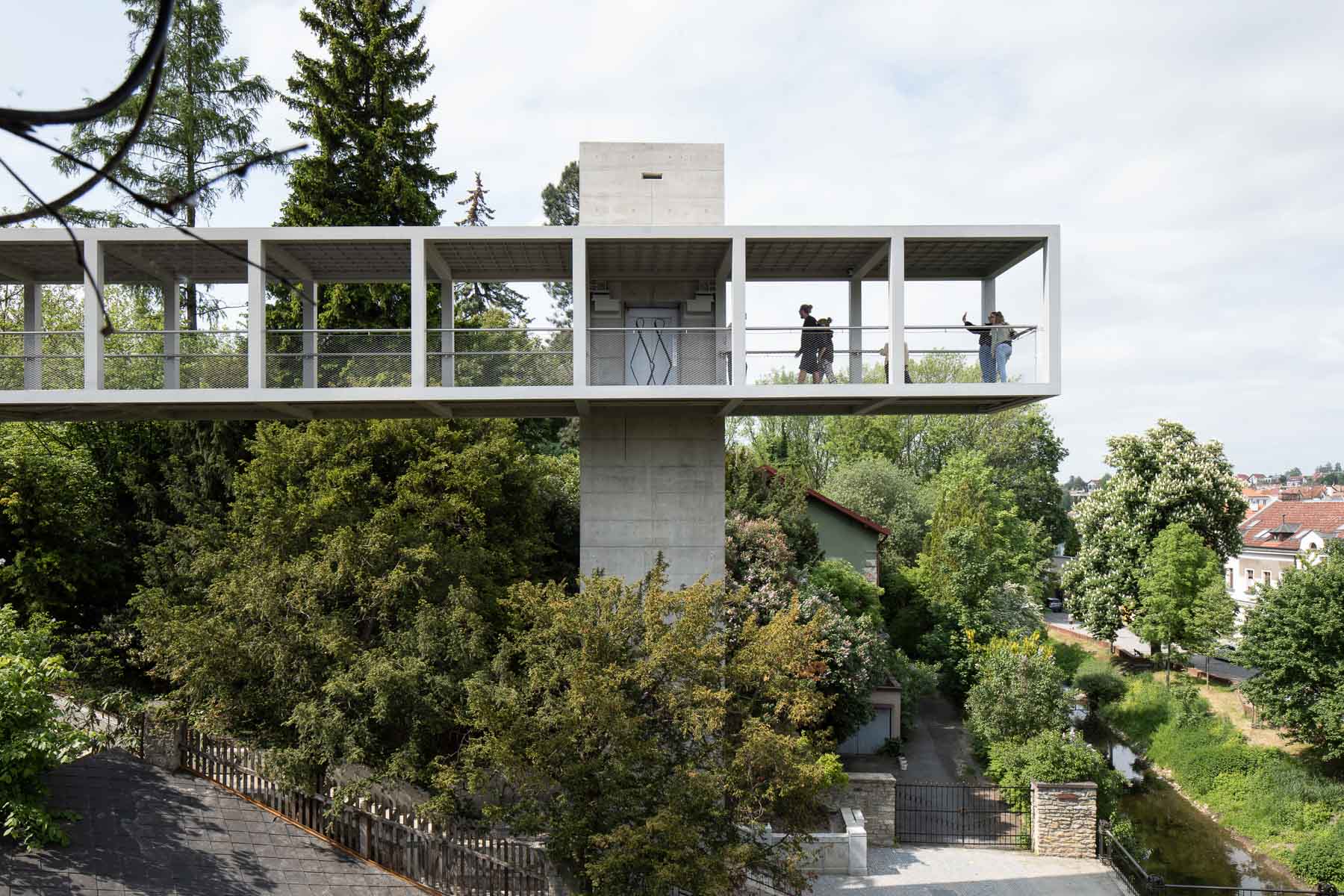

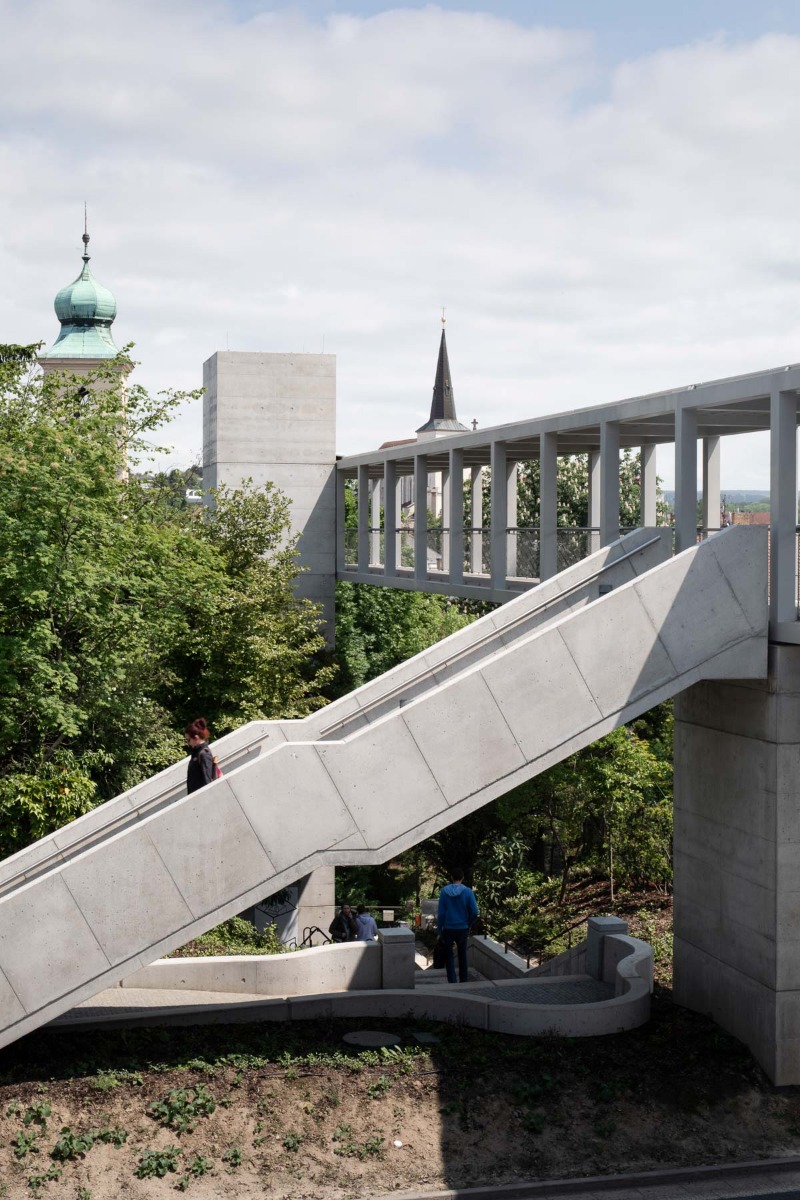

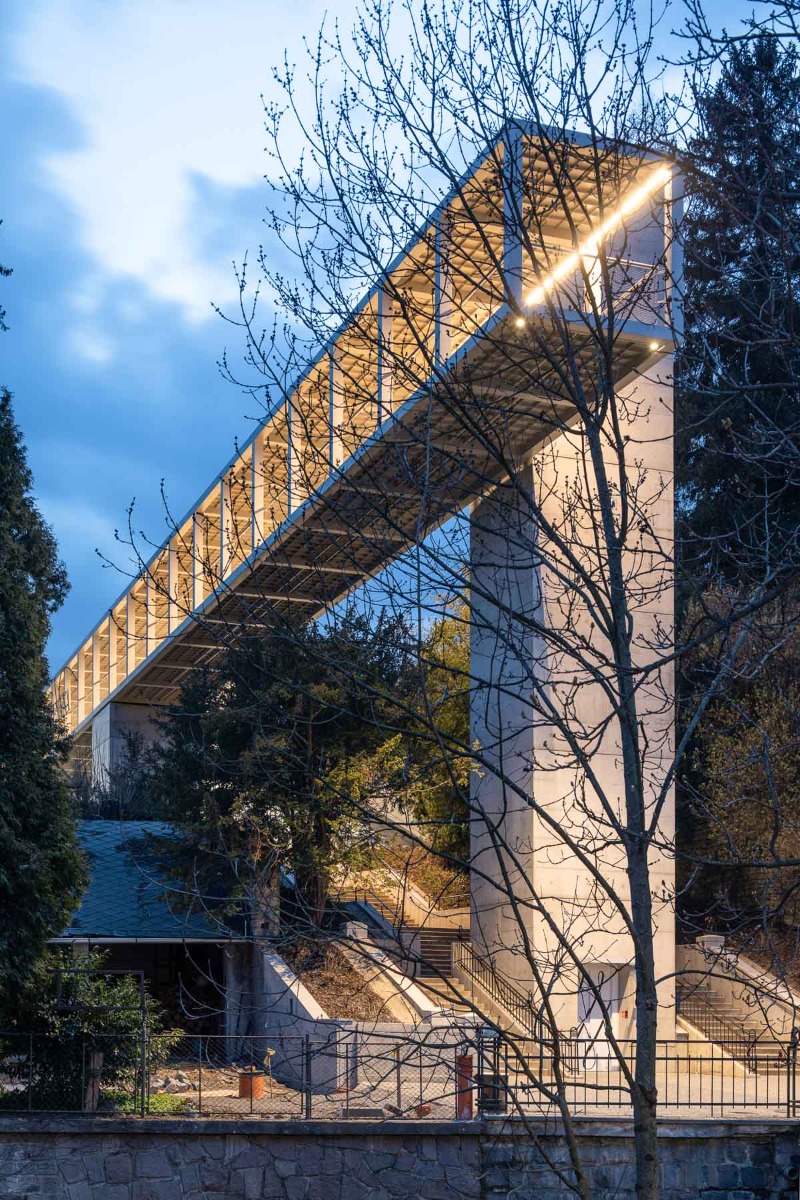

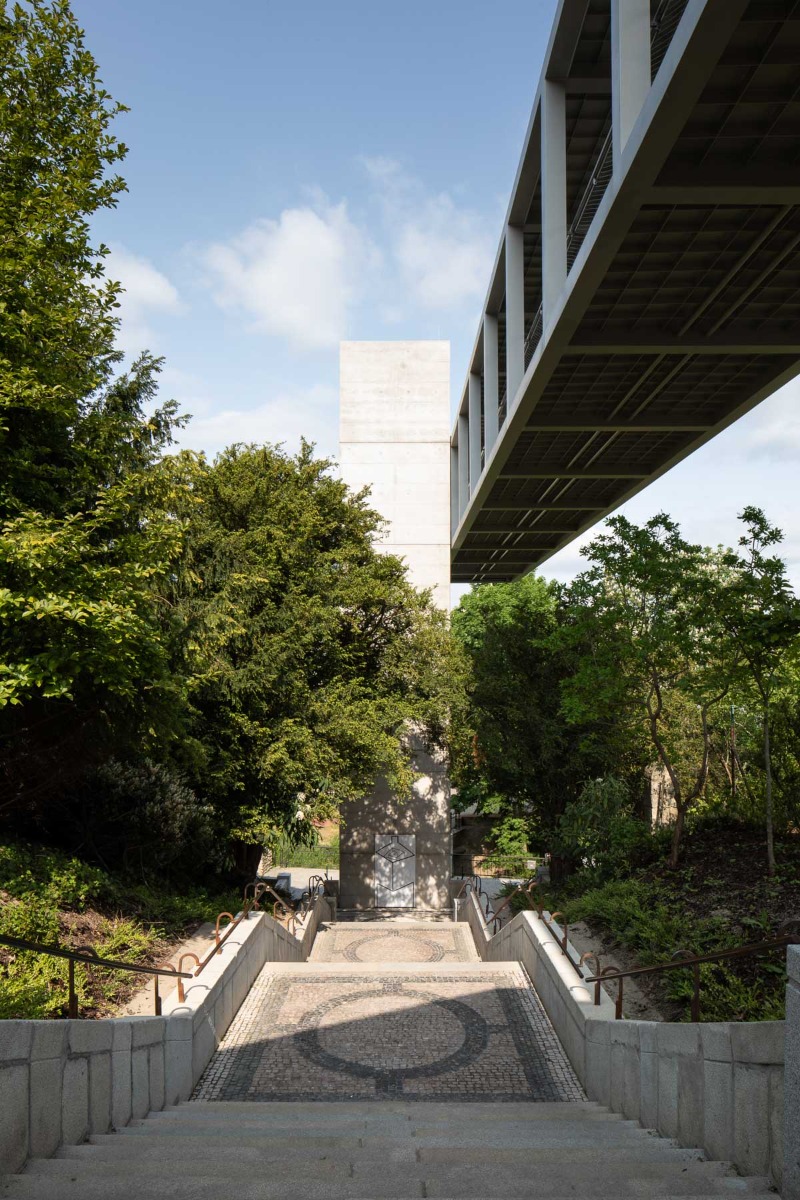

Die Stahlkonstruktion wird von massiven Pfeilern aus Stahlbeton getragen. Der aufgeständerte Pylon des Aufzugs befindet sich in der Achse der ursprünglichen Treppe und trägt die eigentliche Stegkonstruktion. Gleichzeitig schafft er ein neues Wahrzeichen. Der zentrale Pfeiler geht in eine neue Betontreppe über. Westlich ist die Fußgängerbrücke in die bestehende Stützmauer eingelassen.

© Tomas Soucek

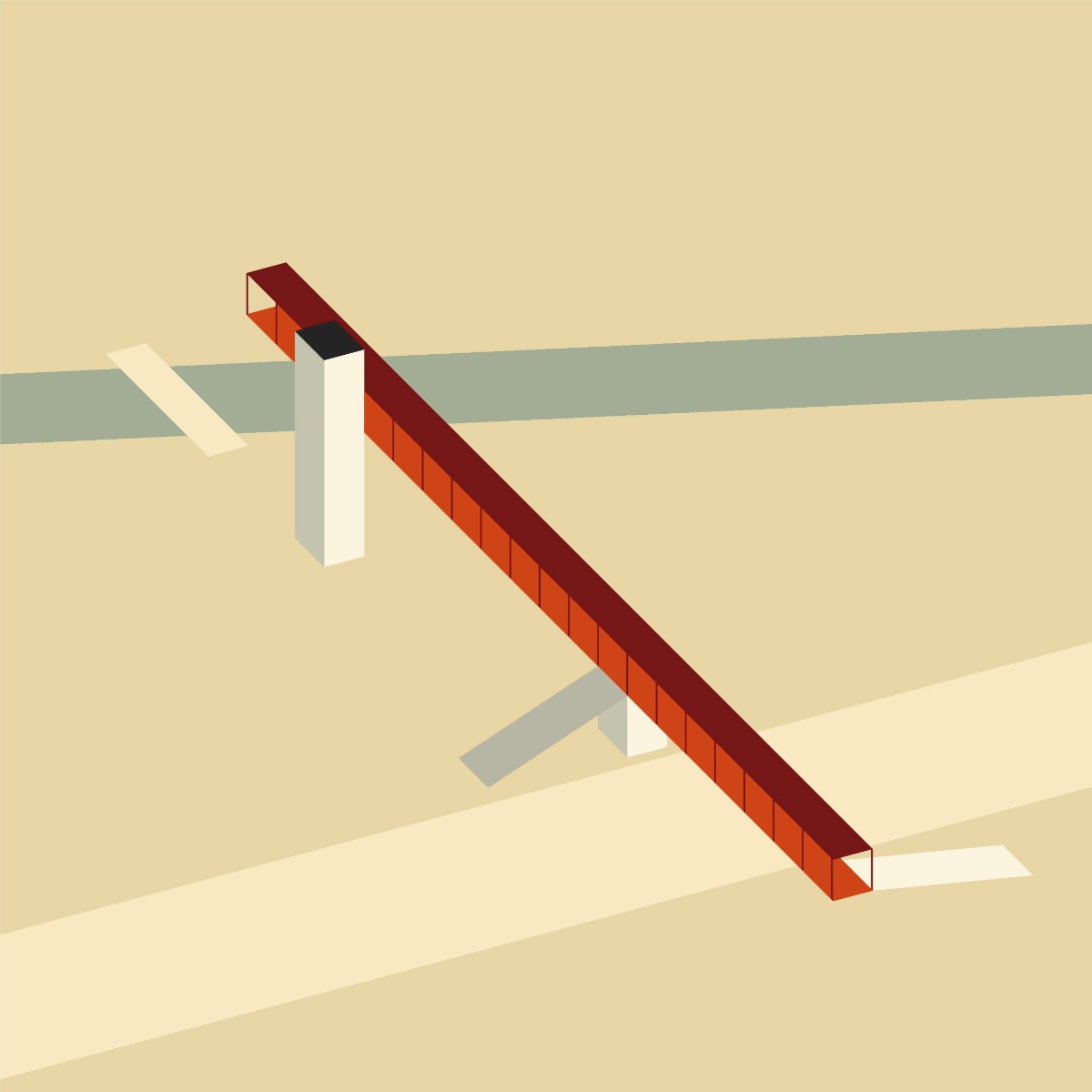

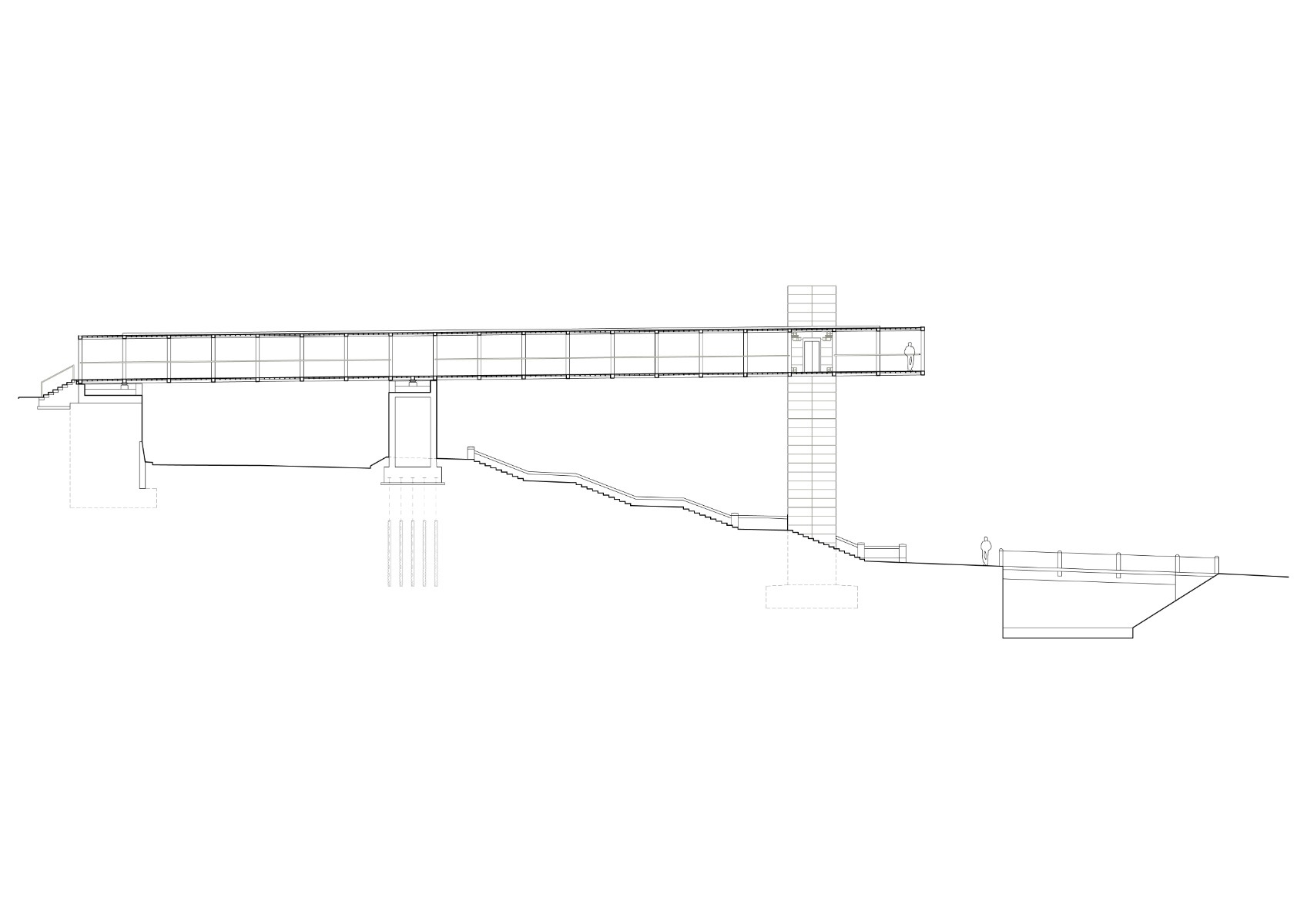

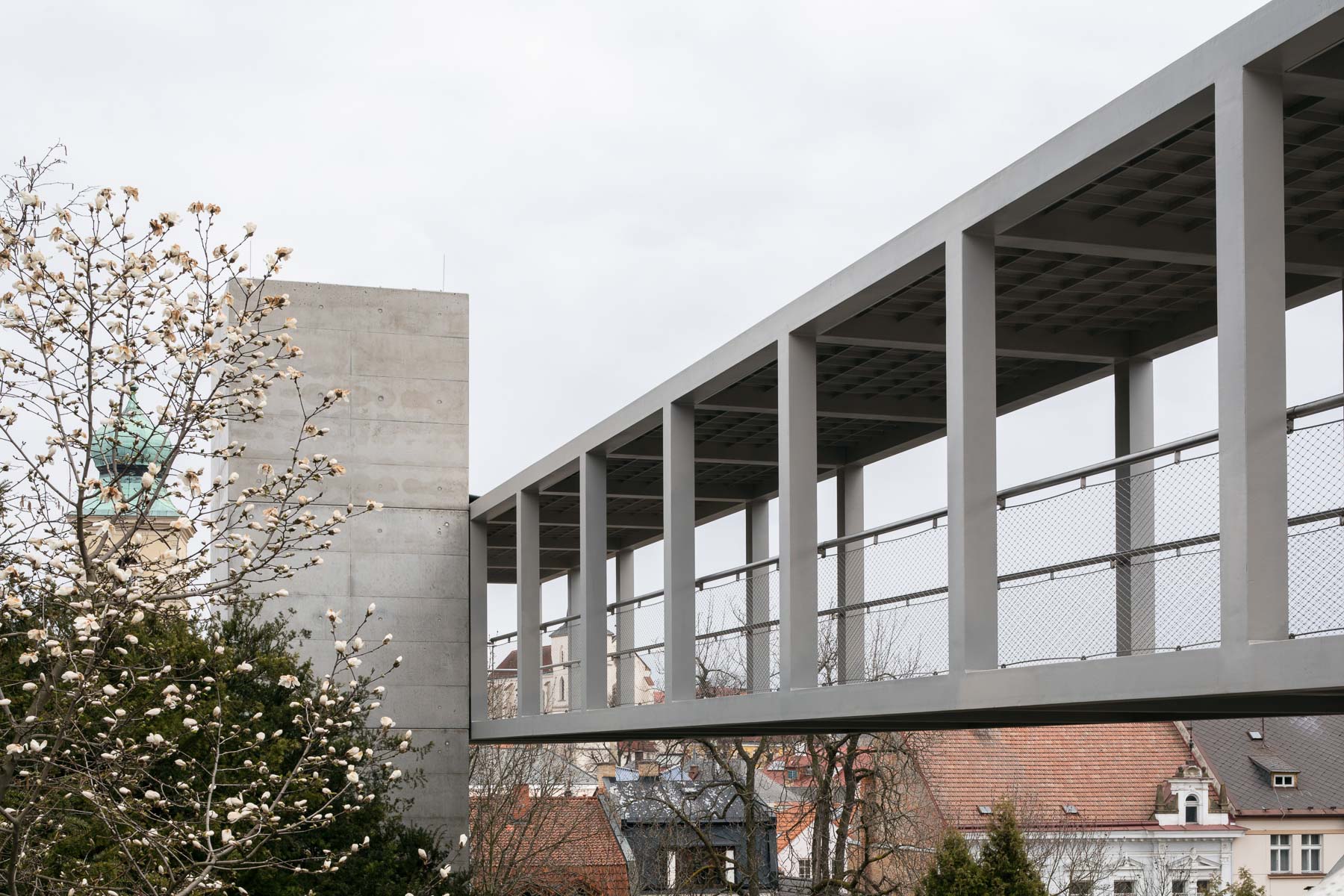

Das statische System der geschweißten Stahlkonstruktion ist ein durchgehender Träger aus zwei Feldern mit auskragenden Enden. Das Tragsystem besteht aus zwei Vierendel-Hauptträgern, die durch Querträger verbunden sind. Durch Wiederholung des quadratischen Querschnitts in Längsrichtung entsteht ein räumlicher 3D-Vierendelträger, der auf der Unter- und Oberseite mit einem orthotropen Brückendeck und Dach aus Metall versehen ist. Das räumliche Modul 3,07 x 3,07 x 3,07 m wird in den Stahlbetontragwerken konsequent wiederholt.

© Tomas Soucek

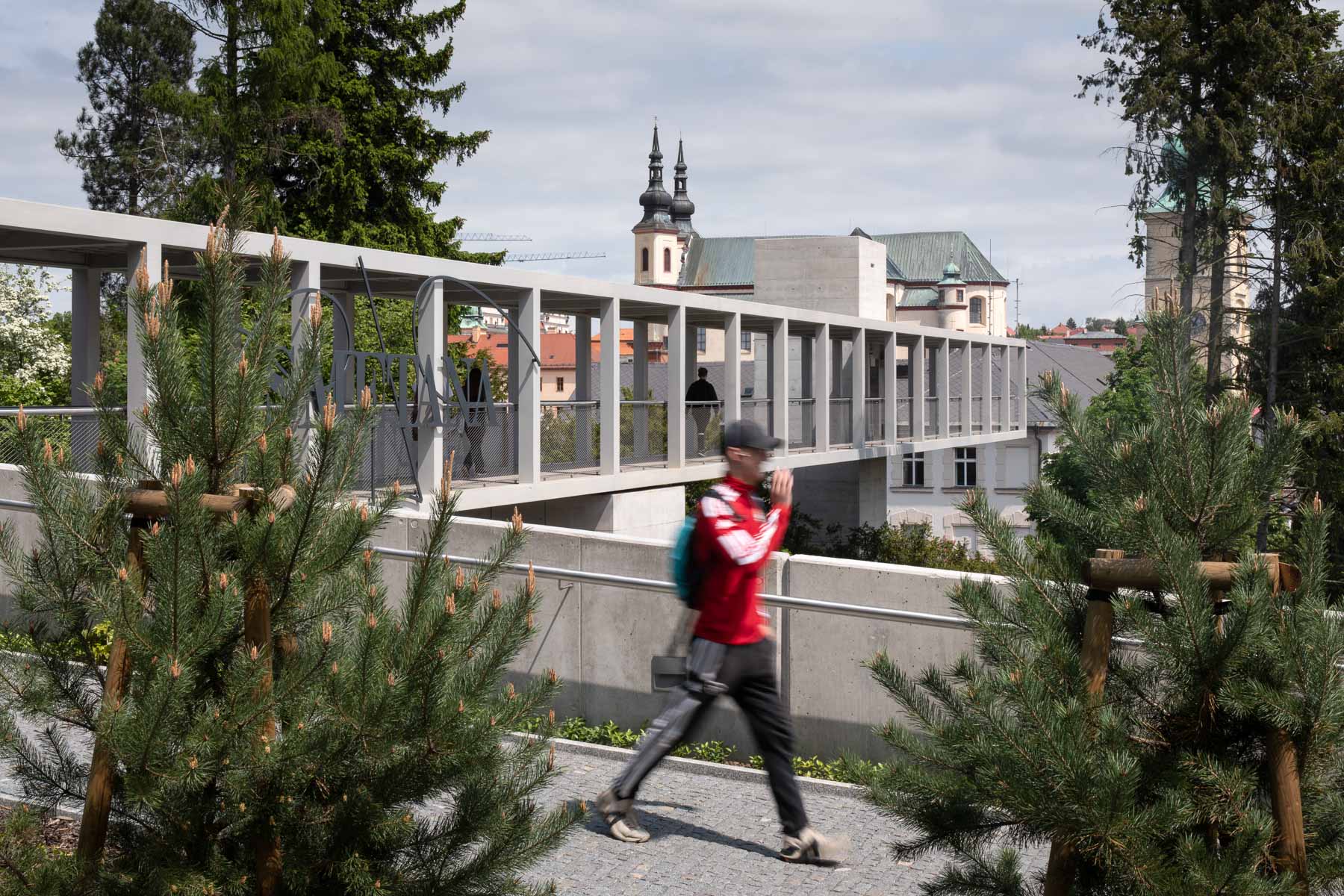

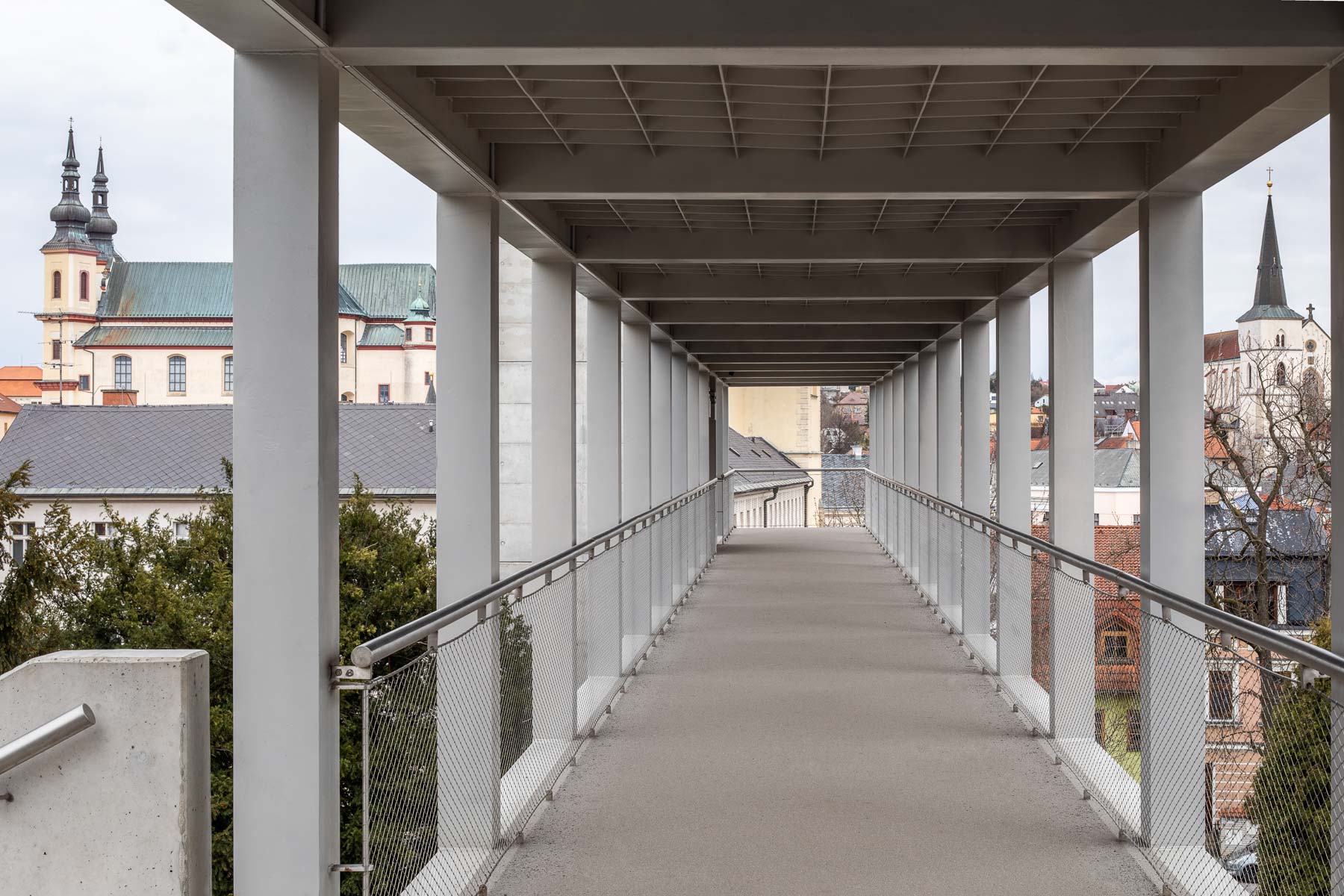

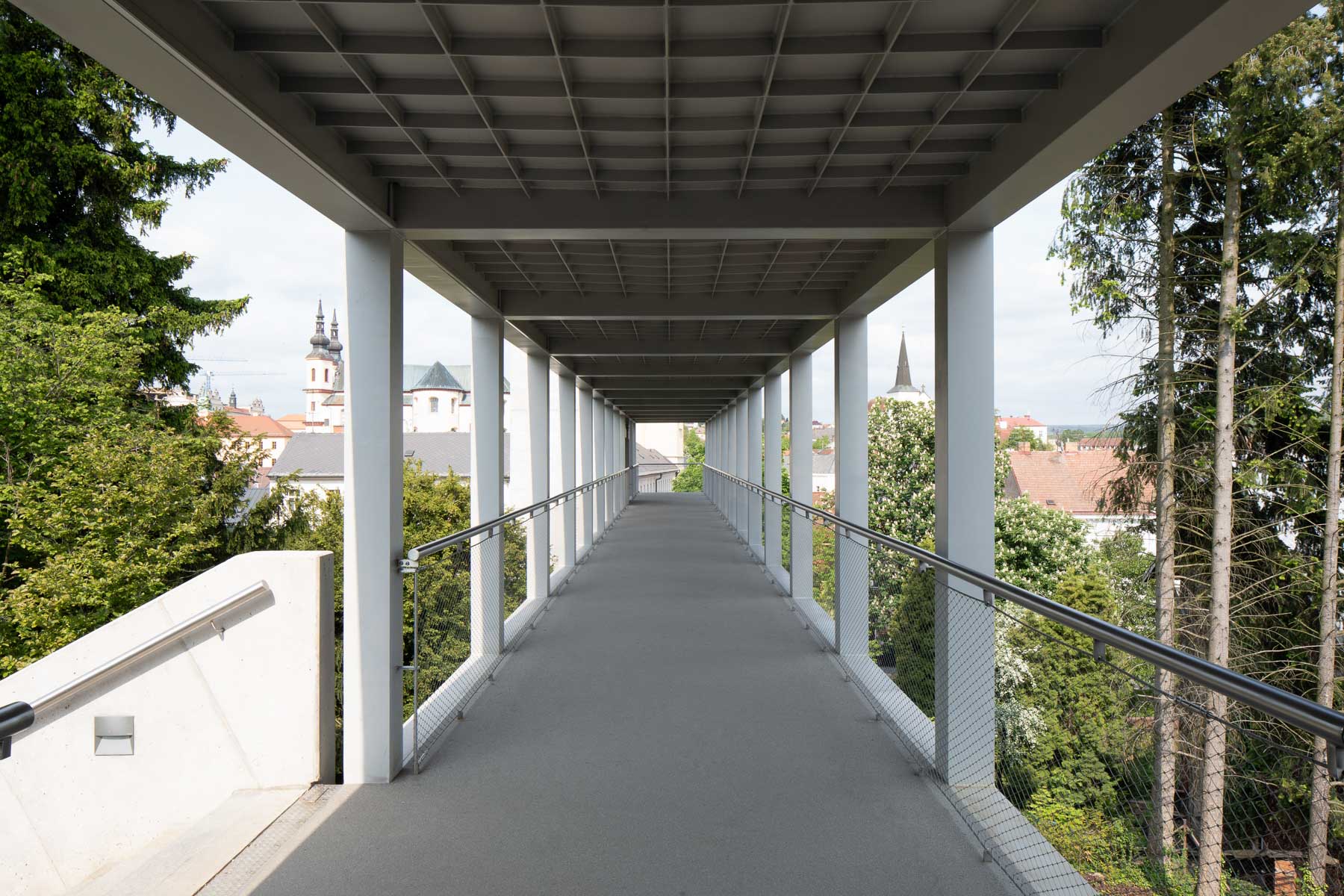

Ein Geländer aus Edelstahlgewebe und ein runder Handlauf aus Edelstahl setzen gestalterische Akzente. Grafiken von Ivana Šrámková an den Aufzugseingängen und der Rückwand des Pylons beleben den Charakter der Brücke.
