Cluster-Grundschule intelligent belüftet

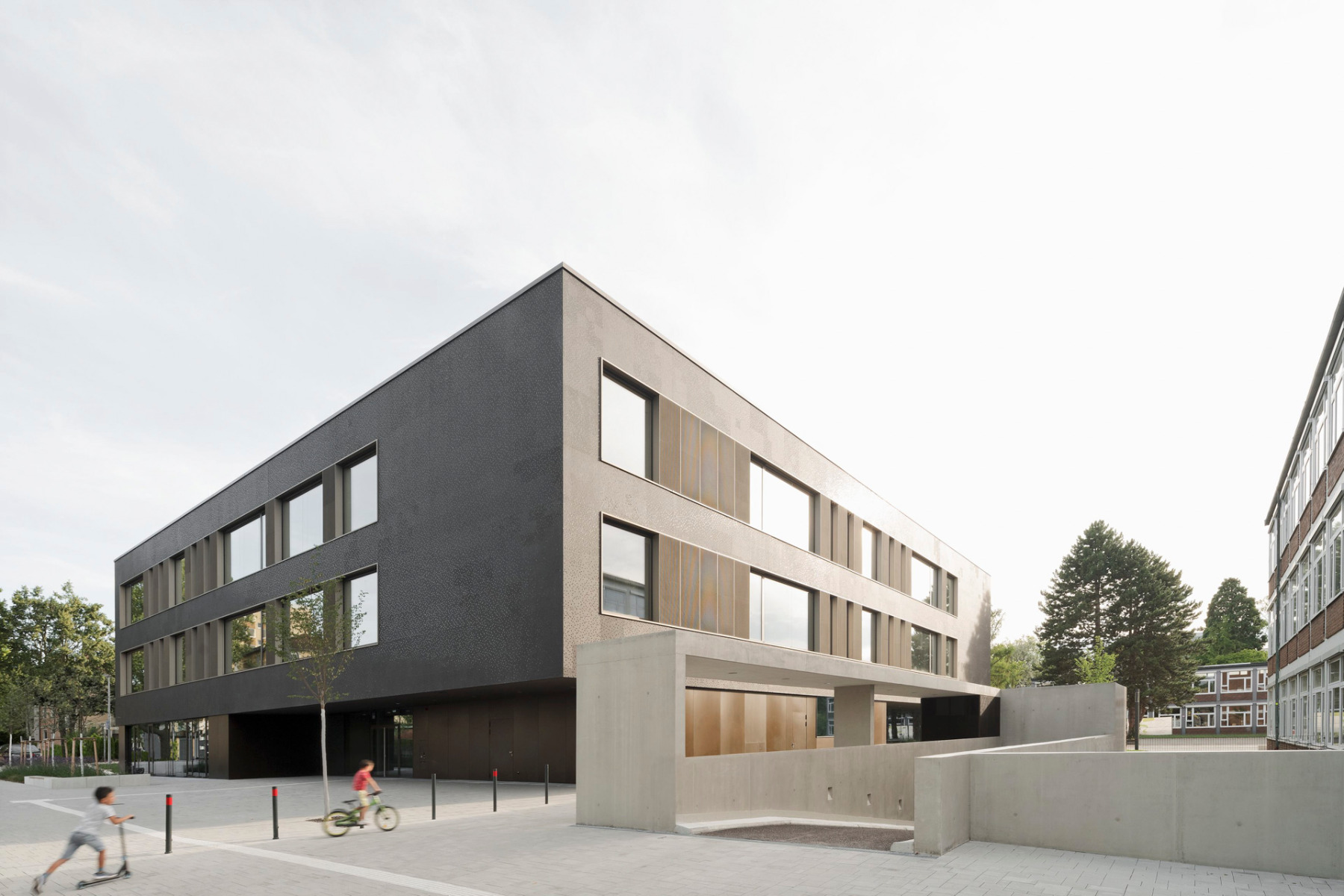

In Fellbach, Baden-Württemberg, hat die erste Cluster-Grundschule, die Maicklerschule, ihren Betrieb aufgenommen. Das architektonische Konzept unterstützt offene Lernlandschaften und fördert moderne Lernformen. Ein zentraler Aspekt des Projekts war die technische Gebäudeausstattung, insbesondere die Klimatechnik, die für eine angenehme und gesunde Raumluft sorgt. Kiefer Klimatechnik war an der Planung und Umsetzung der Lüftungstechnik beteiligt.

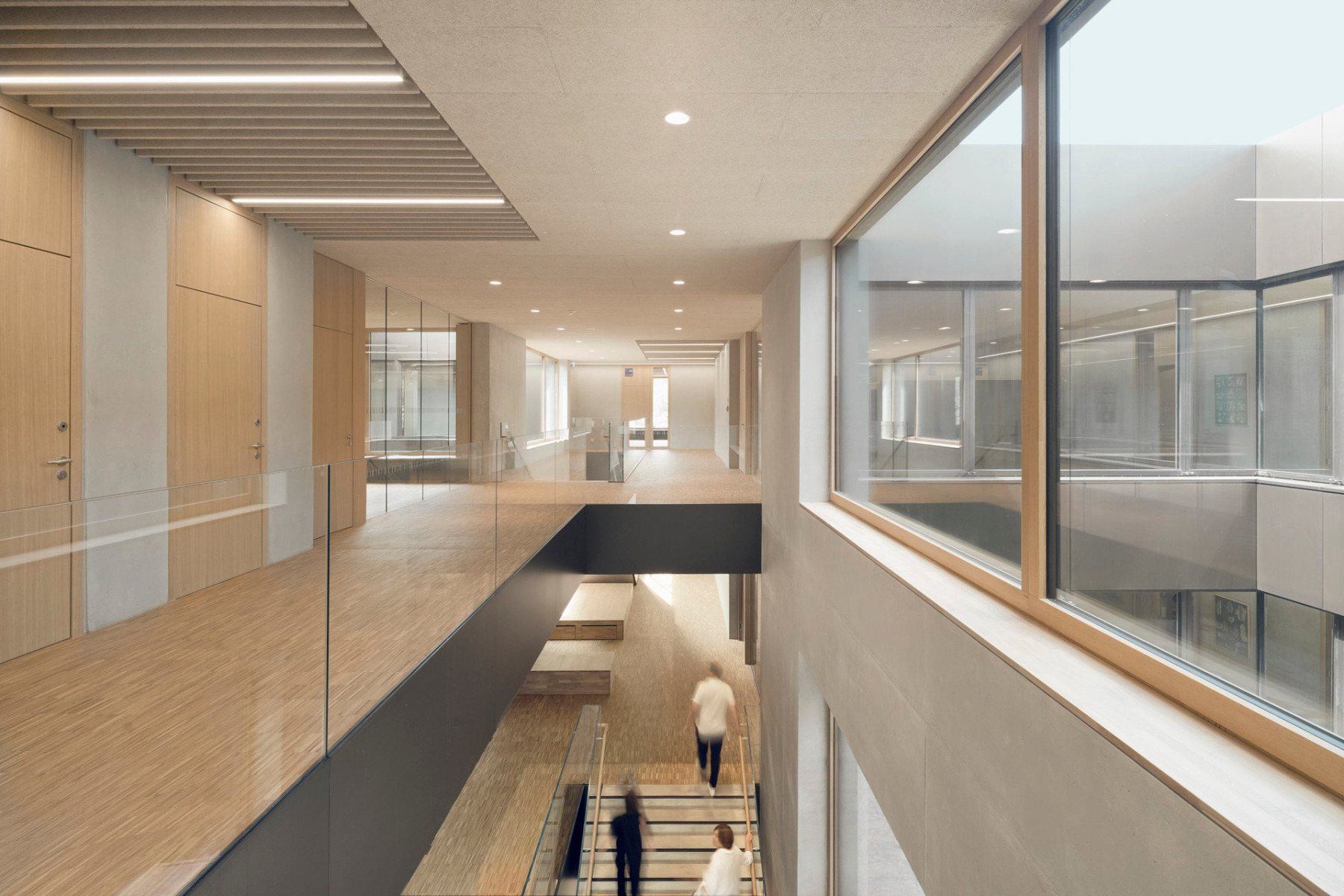

Der offene Grundriss vermeidet Durchgangszonen, jedes Jahrgangscluster nutzt einen eigenen Bereich. Kiefer Klimatechnik installierte die Lüftungstechnik, zwei Geräte versorgen Klassenräume und Schulküche bedarfsgerecht. © Brigida González

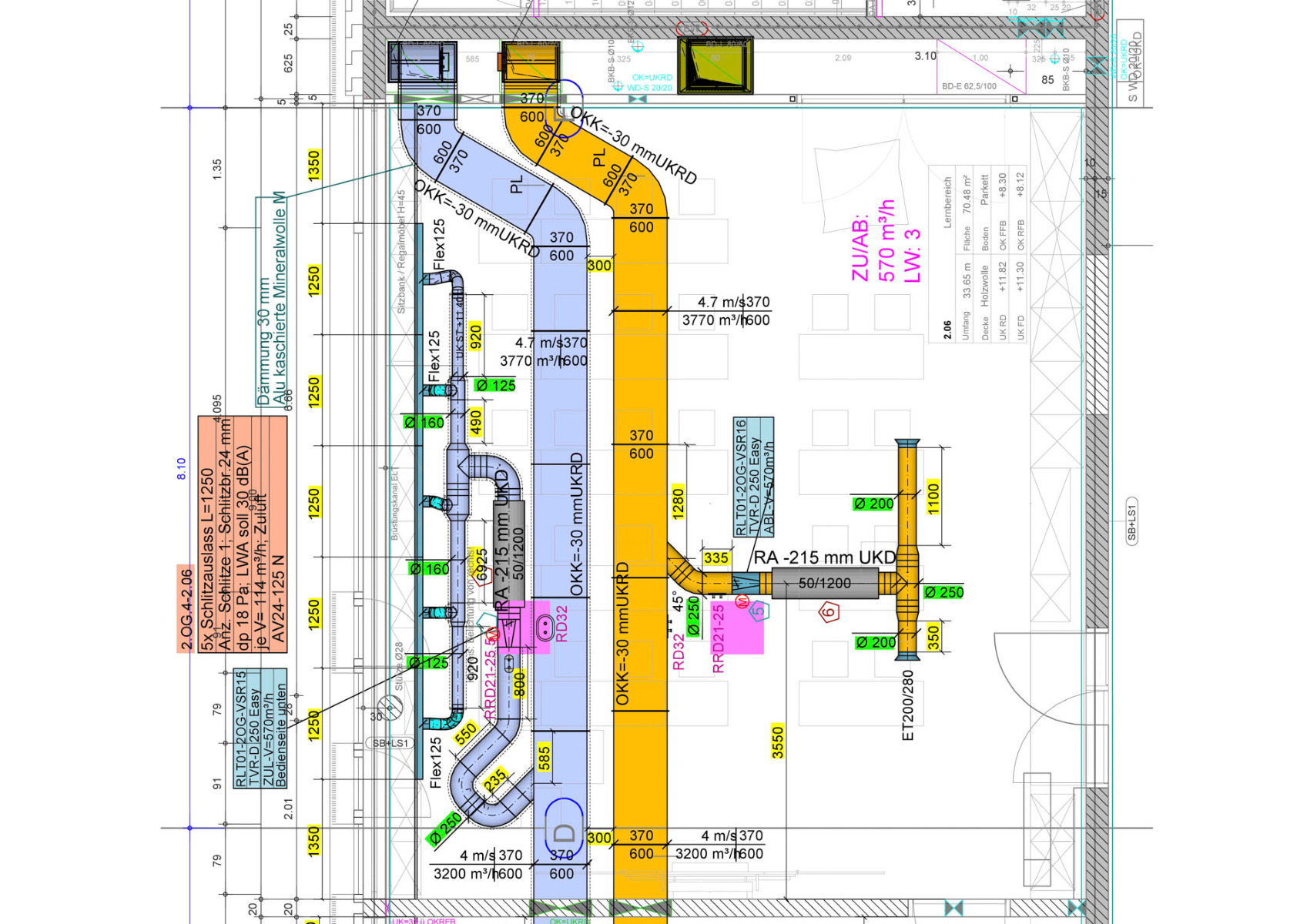

Eine bedarfsgerechte Lüftung ist essenziell für ein lernförderndes Umfeld. Das Lüftungskonzept der Maicklerschule basiert auf zwei zentralen Lüftungsanlagen, die mit Wärmerückgewinnung arbeiten. Die erste Anlage versorgt die Klassen- und Lernräume sowie Gemeinschaftsbereiche wie Mensa, Cafeteria und Foyer mit frischer Luft. Dabei beträgt der Volumenstrom 18 000 m³/h, was einem dreifachen Luftwechsel entspricht. Die Regelung erfolgt bedarfsabhängig: Während der Unterrichtszeiten wird die Luftzufuhr in den Klassenräumen maximiert, während sie in den Pausen und der Mittagszeit in den Gemeinschaftsbereichen erhöht wird.

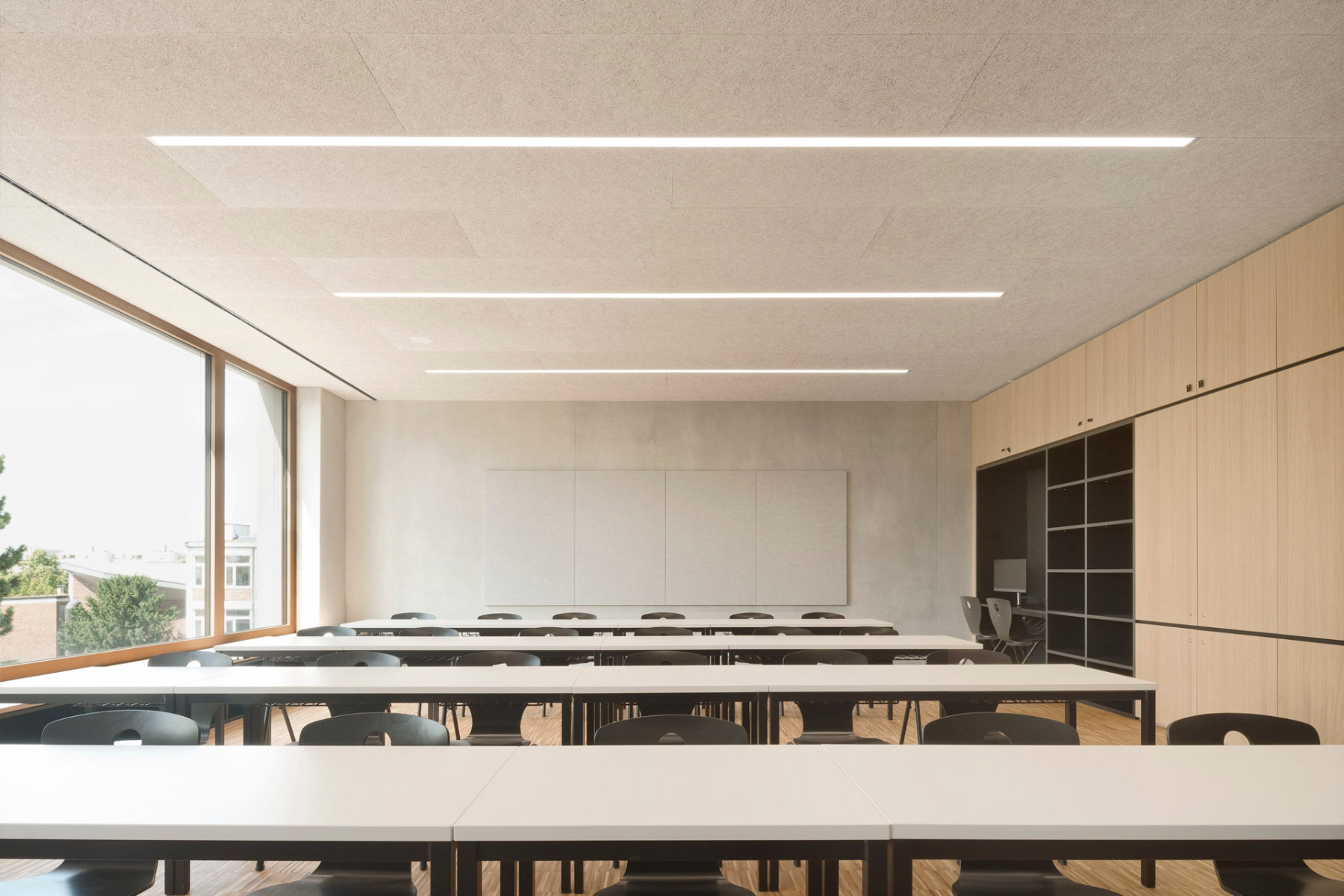

Die Frischluft strömt durch schmale Schlitzauslässe entlang der Fensterfront in die Lernräume, während die Abluft über Schattenfugen in den Deckenhohlraum gelangt und über Ventile nach außen abgeführt wird. © Brigida González

Zur Luftverteilung kommen Kiefer-Schlitzdurchlässe vom Typ Indul zum Einsatz. Diese wurden architektonisch unauffällig in Fensterfronten und Deckenelemente integriert. Ihr asymmetrisches Ausblasverhalten sorgt für eine gleichmäßige Raumdurchströmung. Die verbrauchte Luft wird über Schattenfugen in der abgehängten Decke erfasst und abgeführt. Das Ergebnis ist eine zugfreie, angenehme Raumluftströmung ohne wahrnehmbare Luftbewegung.

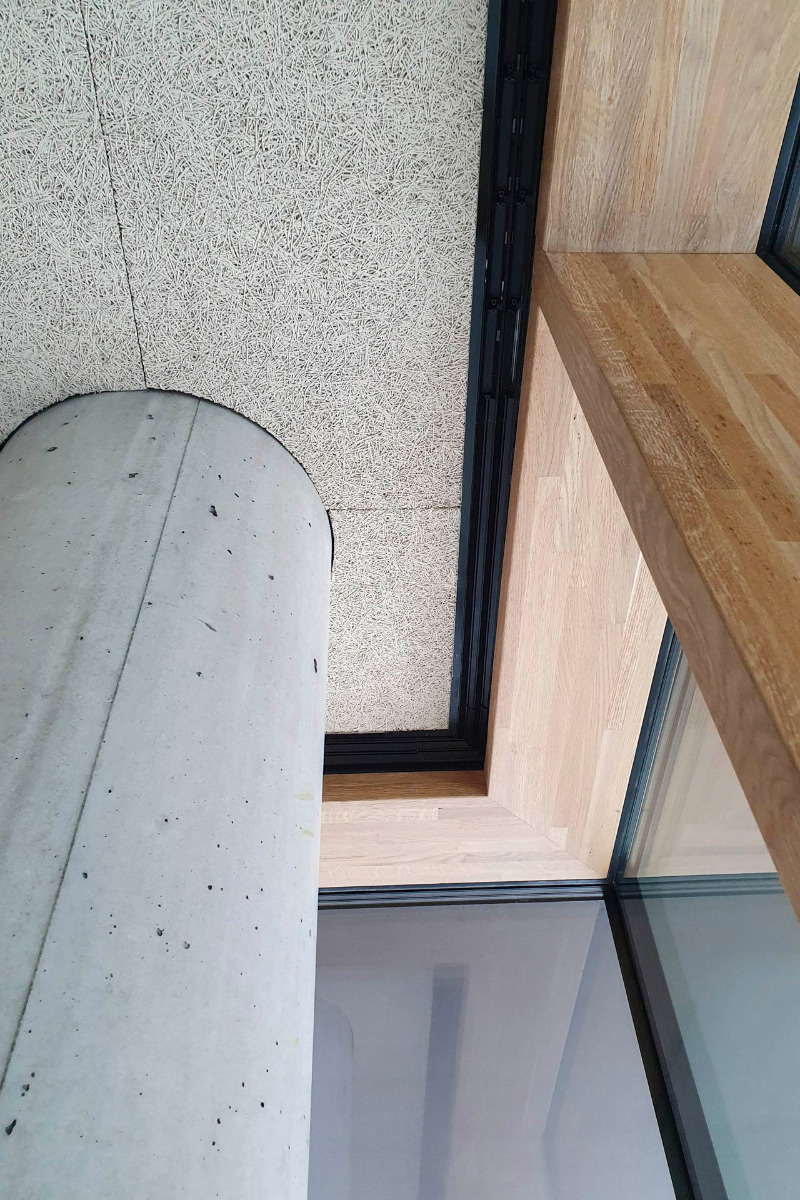

Im Speisesaal der Mensa schließen die Indul Schlitzauslässe direkt mit den Holzrahmen der Fenster ab. © Kiefer Klimatechnik

Eine separate Lüftungsanlage mit Wärmerückgewinnung durch einen Kreuzstrom-Wärmetauscher ist für die Schulküche vorgesehen. Mit einem Volumenstrom von 7000 m³/h wird die Luft über ein verzinktes Kanalnetz abgeführt. Spezielle Komponenten im Fortluftkanal minimieren die Belastung durch fetthaltige Abluft. Dachventilatoren leiten die Luft direkt ins Freie, wodurch eine Geruchsübertragung in andere Schulbereiche vermieden wird.

Die gesamte Raumlufttechnik ist in das Gebäudeautomationssystem auf BACnet-Basis eingebunden. Dies ermöglicht eine zentrale Steuerung der Lüftungsanlagen. Betriebszustände lassen sich auf jeder Etage abfragen, ohne einzelne Räume betreten zu müssen. In der Technikzentrale im Untergeschoss laufen alle gebäudetechnischen Daten zusammen und können über ein Touchscreen-Display überwacht und justiert werden. NG
