5/13 Fellows Pavilion, Berlin, Deutschland – Barkow Leibinger, Berlin
Foto: Simon Menges, Berlin
Barkow Leibinger schreiben zu ihrem Projekt:

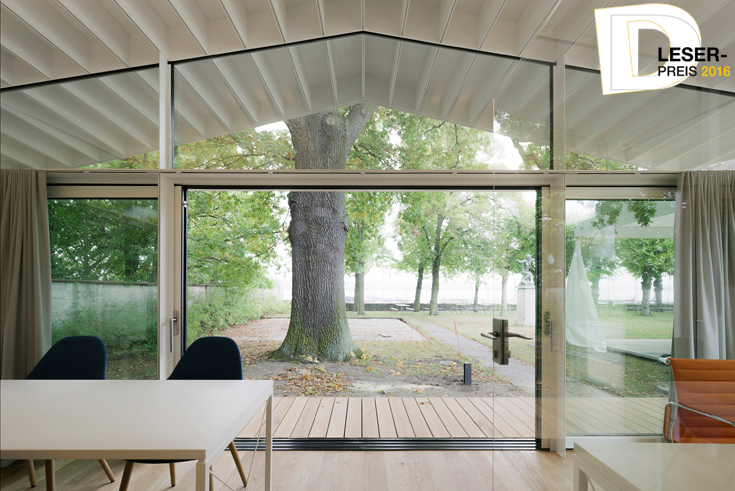

Die American Academy in Berlin ist eine Ende des 19. Jahrhunderts erbaute Villa auf einem Grundstück am Wannsee. Der Pavillon gibt sieben Stipendiaten der Akademie mehr Raum zum Arbeiten. Die etwa 7 m2 großen Studierzimmer sind durch Zwischenwände mit einer Holzverkleidung aus Eiche getrennt. Oberhalb des Türriegels auf 2,15 m Höhe ist die Konstruktion fast vollständig aufgelöst, so dass sich ein durchlaufender Horizont unterhalb des Daches bildet. Zum Garten öffnen sich die Räume mit transparenten Verglasungen und großflächigen Schiebetüren. Zum Flur gewährleisten opake Trennwände eine konzentrierte Arbeitsatmosphäre.

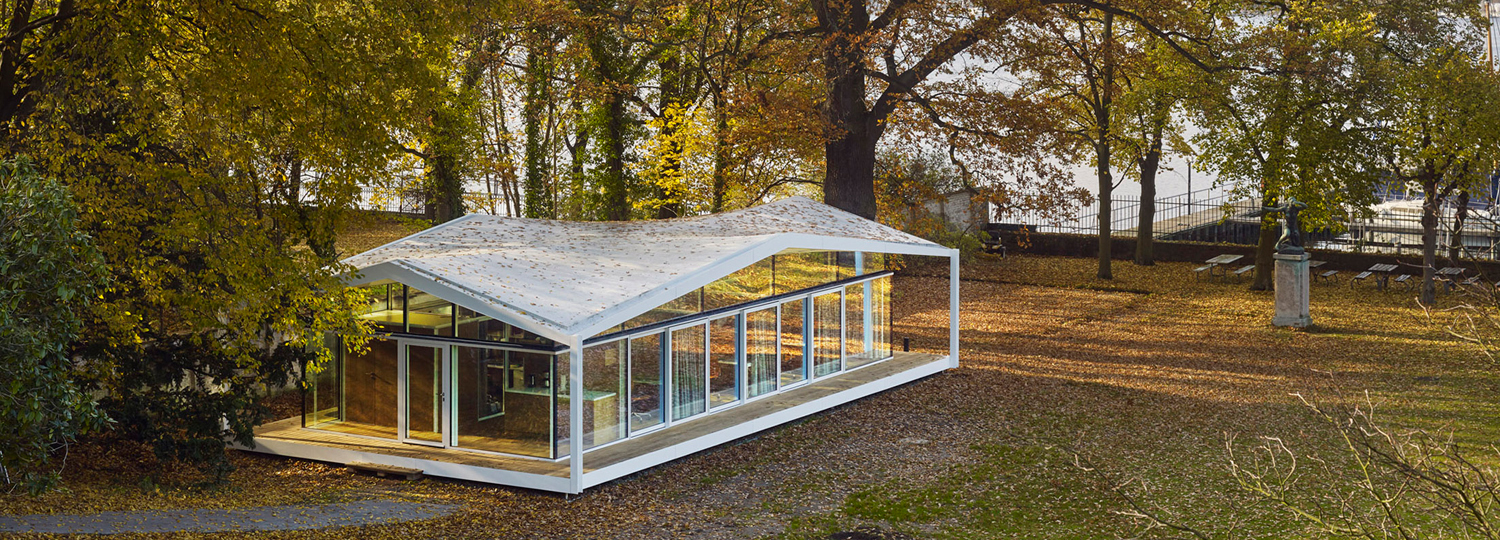

Der Pavillon scheint über dem grünen Rasen des Gartens zu schweben – ein Eindruck, der sich abends zusätzlich dadurch verstärkt, dass eine LED-Beleuchtung die sichtbare Deckenkonstruktion anstrahlt. Prägendes Element des Gebäudes ist eine zweifach gekrümmte Dachfläche aus Stahlträgern. Die hyperbolische Geometrie des Daches setzt sich aus neun vorgefertigten Rahmenelementen zusammen und wurde in Längsrichtung in Linien aus doppelwandigen Stahlrippen aufgelöst. Dabei werden immer zwei zu doppelwandigen Stahlrippen verbunden. Analog zur verdeckten Befestigung der Glasscheiben und Trennwände bleibt durch diese zangenartige Konstruktion auch hier die Verschraubung des Dachaufbaus unsichtbar. Vier Stützen verbinden das Dach mit der podestartig erhöhten, stählernen Bodenkonstruktion. Sie dienen der Abführung des Regenwassers und tragen gemeinsam mit 16 U-förmigen Stahlprofilen an den Enden der Trennwände die Last der Dachkonstruktion.
Der Pavillon scheint über dem grünen Rasen des Gartens zu schweben – ein Eindruck, der sich abends zusätzlich dadurch verstärkt, dass eine LED-Beleuchtung die sichtbare Deckenkonstruktion anstrahlt. Prägendes Element des Gebäudes ist eine zweifach gekrümmte Dachfläche aus Stahlträgern. Die hyperbolische Geometrie des Daches setzt sich aus neun vorgefertigten Rahmenelementen zusammen und wurde in Längsrichtung in Linien aus doppelwandigen Stahlrippen aufgelöst. Dabei werden immer zwei zu doppelwandigen Stahlrippen verbunden. Analog zur verdeckten Befestigung der Glasscheiben und Trennwände bleibt durch diese zangenartige Konstruktion auch hier die Verschraubung des Dachaufbaus unsichtbar. Vier Stützen verbinden das Dach mit der podestartig erhöhten, stählernen Bodenkonstruktion. Sie dienen der Abführung des Regenwassers und tragen gemeinsam mit 16 U-förmigen Stahlprofilen an den Enden der Trennwände die Last der Dachkonstruktion.
Weitere Informationen
Mitarbeiter:
Tobias Wenz (Projektleitung), Gustav Düsing, Ulrich Fuchs, Annette Wagner
Partner/Fachplaner:
Ausschreibung & Bauleitung: BAL Bauplanungs und Steuerungs GmbH, Berlin
Tragwerksplanung: Hörnicke-Hock-Thieroff (HHT), Berlin
TGA & Elektroplanung: HDH - Ingenieurgesellschaft für technische Gebäudeausrüstung mbH, Berlin
Bauphysik: Müller-BBM, Berlin
Fotograf:
Simon Menges, Berlin
Stefan Müller, Berlin
Mitarbeiter:
Tobias Wenz (Projektleitung), Gustav Düsing, Ulrich Fuchs, Annette Wagner
Partner/Fachplaner:
Ausschreibung & Bauleitung: BAL Bauplanungs und Steuerungs GmbH, Berlin
Tragwerksplanung: Hörnicke-Hock-Thieroff (HHT), Berlin
TGA & Elektroplanung: HDH - Ingenieurgesellschaft für technische Gebäudeausrüstung mbH, Berlin
Bauphysik: Müller-BBM, Berlin
Fotograf:
Simon Menges, Berlin
Stefan Müller, Berlin
